Как сделать огнеупорный кирпич своими руками: пошаговая инструкция

Как сделать огнеупорный кирпич своими руками: пошаговая инструкция

Как сделать огнеупорный кирпич своими руками: пошаговая инструкция

Как сделать огнеупорный кирпич своими руками (пошаговая инструкция)

Огнеупорные (т.е. шамотные) кирпичи используют для промышленного и бытового строительства. В составе такого материала есть до 70% шамота, который является огнеупорной глиной.

Материал применяют для выстраивания построек, которые будут подвержены воздействию высоких температур. Он подойдет для строительства барбекю, бань, печей и каминов своими руками.

Огнеупорным назван материал, который может работать без потерь даже при высоких температурах.

Как сделать огнеупорный кирпич своими руками: что надо знать на старте

Но если узнать, сколько стоит огнеупорный кирпич, то возникает закономерный вопрос – а можно заняться изготовлением огнеупорных кирпичей, чтобы сэкономить, но при этом материал по качеству был не хуже покупного? Да.

К слову, простые строительные кирпичи представлены на рынке сразу в двух видах:

  1. Керамические – они не способны противостоять высоким температурам, а при +1200 материал и вовсе начинает плавиться. После остывания он начнет крошиться. Его делают из разных сортов глины.
  2. Силикатный – его делают при использовании извести, песка и определенных добавок, которые придают стройматериалу всевозможные полезные свойства. Он не может выдерживать высокие температуры, начинает разрушаться от резкого охлаждения или нагревания, а также длительного воздействия огня.

А теперь о видах материала.

Разновидности огнеупорных (шамотных) кирпичей

Есть 4 основные вида – глиноземистый, кварцевый, углеродистый и основной. Последние 2 вида материала применяют при создании стали. Основные огнеупорные строительные материалы делают на базе извести и магнезии. В составе углеродистого кирпича есть кварц. Он может соприкасаться с металлом или огнем. Его контактирование с щелочью ни в коем случае нельзя допускать. Чаще всего встречается шамотный (т.е. глиноземный) кирпич. Производство огнеупорных кирпичей выполняется посредством тепловой обработки смеси, которая состоит из огнеупорной глины и шамотного порошка.

Было бы неплохо добавить каолин

Особенности производства материала

Раствор для огнеупорного кирпича своими руками сделать несложно. Глиноземный кирпич делают по ГОСТу 390-69. Его выпускают в двух вариациях – 25*12.3*6.5 см и 23*11.3*6.5 см. Его характерной чертой является мелкозернистая структура. В составе таких блоков 30% графитного и кокосового порошка, 70% шамотной глины, а сам по себе вес блока будет зависеть от его структуры и размера, из-за чего бывает в пределах 2.5-6 кг. Они способны выдерживать температуру в пределах +1000…+1800 градусов. Он никак не реагирует на резкие многократные изменения температур. Именно такой тип стройматериала специалисты применяют для выстраивания бытовых топок.

  • Песочно-желтого цвета с основой зернистого типа.
  • Устойчивый ко влаге.
  • При простукивании огнеупорные кирпичи издают металлический звонкий звук.

Компании-производители делают самые разные типы огнеупорных кирпичей. Они могут отличаться по массе, форме, размеру, а еще степени пористости и методу изготовления. В продаже есть такие разновидности – клиновидный, арочный, трапецеидальный и прямой. Данные типы шамота дают возможность выстраивать самые разные по конструкции сооружения. С учетом степени пористости и состава шамотные кирпичи делают:

  • Уплотненными – уровень пористости до 20%.
  • Плотными – уровень пористости до 15%.
  • Высокоплотными – уровень пористости в пределах 3-10%.
  • Особое плотные – уровень пористости меньше 3%.

Данные свойства огнеупорных кирпичей помогут сделать грамотный выбор блоков для строения. По способу формирования можно поделать его на такие типы шамотного кирпича – термопластичный, горячепрессованный, формованный пластичным/полусухим способом, плавленый и литой из шликера.

Марки шамота

Если делать огнеупорный кирпич своими руками, то на нем не будет никакой маркировки, но на заводских изделиях всегда есть маркировка. По ней определяют технические параметры и состав шамотных кирпичей:

  1. ШЦУ – блоки, которые применяют для укладки вращающихся печных конструкций.
  2. ШЛ – легковесный шамот, который подойдет для печей с невысокой температурой нагревания (до +1350 градусов).
  3. ШК – эта марка незаменимая при строительстве сооружений для изготовления кокса.
  4. ПВ – блоки данной марки применяют для создания внутренних каминных стенок.
  5. ПБ – изделия нужны для кладки барбекю-печей.
  6. ШВ, ШУС – для таких блоков характерной чертой является высокая степень тепловой емкости. Их используют в промышленности для обмуровывания (т.е. защиты) стен газоходов и шахт.
  7. ШАК, ШБ и ША – универсальные блоки. Из них можно изготовить камин и печь, а еще они довольно прочные и могут выдерживать температуру до +1650 градусов. Соотношение стоимости и качество отличное.

Каждая из марок обладает особым составом, весом и размером. До покупки следует тщательно изучить маркировки, а после можно начать выбор блоков.

В чем заключается вредность огнеупорных кирпичей?

Бытует мнение, что такой тип стройматериала при эксплуатационном процессе способен нанести вред человеческому здоровью. Но это не подтверждено научными исследованиями. Даже наоборот, кирпич выгодно выделяется тем, что его делают из глины, а потому в атмосферу не выделяется вредных веществ. технология укладки блоков довольно простая, из-за чего этот строительный материал популярен среди владельцев частной недвижимости. Его используют для укладки важных печных участков и каминов. По этой причине покупать некачественный или бракованный материал нельзя. Для выстраивания сооружений нужен особый огнеупорный раствор, который должен быть довольно вязкий. Для создания дымоотводных труб используйте устойчивые к морозу блоки.

Как сделать огнеупорный кирпич

Хотя в продаже есть много разных типов шамотного кирпича, его можно изготовить собственноручно.

свежеприготовленная масса не должна быть жидкой или сухой

Это практикуется и довольно часто, так как в этом случае можно изготовить кирпич требуемого размера или конфигурации. для работы нужны:

  • Огнеупорная и максимально пластичная глина. Было бы неплохо добавить каолин, если есть возможность.
  • Чтобы свести к минимуму образование деформационных изменений при просушивании, применяют измельченный кирпич или шамот от ранее проведенного обжига.
  • Опилки – их можно взять как отходы мебельного производства, а иногда опилки совмещают с древесным углем, у которого минимальная усадка.
  • Для связывания сырого хрупкого кирпича применяют клей для обоев.
  • Жидкие мыло используют, чтобы предотвратить развитие бактерий в формовочной массе.
  1. Разведите миксером сухую глину в количестве 5 кг.
  2. Добавьте в нее 1 кг шамота, клеевой состав для приклеивания обоев и 50 грамм мыла.
  3. Далее возьмите 4 кг опилок и понемногу вводите в смесь, при этом постоянно помешивая.
  4. Полученную смесь следует выдерживать до 2 суток.

При этом свежеприготовленная масса не должна быть жидкой или сухой. Консистенция должна получиться такой, чтобы можно было подгонять формовку под требуемый размер. Формировку сырья стоит производить с учетом того, что при просушивании кирпич станет меньше до 15%. Готовый сырец просушивают на доске довольно долго, а после обжигают при температуре +1200 градусов в течение 10 часов, из которых в течение 7 часов температура будет увеличиваться, а выдержка будет происходить 3 часа.

Шамотный кирпич. Описание, особенности, применение и цена шамотного кирпича

Среди археологических артефактов есть кирпичи возрастом 6 000 лет. 5 000 лет назад строительные блоки из глины стали обжигать. Постарались египтяне. К нововведению их подвигло низкое качество сырца.

Так именуют исходную глину. Обжиг был призван упрочнить ее. Планы удались. Кирпичи из печей были тверже обычных, устойчивее к перепадам температуры, менее влагоемки.

Шамотный-кирпич-Описание-особенности-применение-и-цена-шамотного-кирпича-1

Поняв это, технологи сосредоточились на создании мощных печей. В них на свет появился шамотный кирпич. Назван в честь печей, в которых обжигается. Шамот – вращающаяся, герметичная конструкция. Градус в ней превышает 1 200 по шкале Цельсия. Какие качества такие условия придают кирпичу?

Описание шамотного кирпича

Купить шамотный кирпич стало возможным в 19-ом веке. Именно тогда создали высокотемпературные печи. Поводом для их изобретения стала непокорность некоторых видов глины. Они «отказывались» закаляться при 500-700-от градусах.

Читайте так же:
Кирпичи пережить эту ночь

Причина крылась в насыщенности мелкодисперсной породы алюминием. Обработать насыщенный им глинозем удалось лишь при 1 200-1 600-от градусах Цельсия. Неудивительно, что и сам кирпич получился огнеупорным. Какие температуры он выдерживает, поговорим в главе «Свойства».

Внешне и по окрасу кирпич бывает разным. Большинство насыщенных алюминием глин светлые. Поэтому, привычный образ шамотных блоков связан с бежевым цветом.

Поверхность блоков шероховатая. Однако, бывает и красный шамотный кирпич. В нем весомыми примесями к алюминию служат железо и медь. Они-то и придают глине цвет.

Шамотный-кирпич-Описание-особенности-применение-и-цена-шамотного-кирпича-3

Каким бы ни был цвет шамотного кирпича, он напоминает старый камень. На блоках есть трещины, сколы, темные пятна. Последние – вспененный в печи и застывший после металл, к примеру, железо.

Алюминиевая «пенка» на кирпичах светлая. Трещины появляются с уходом из глины воды. При стандартной температуре обжига она частично остается в породе. При нагреве до 1 200-от градусов влага полностью испаряется.

Это одна из причин повышенной твердости блоков. Одновременно, растет его хрупкость. Вот и причина сколов. Однако, в кладке, объединяя свои «силы», шамотные кирпичи становятся настоящими титанами среди строительных материалов, обладающими огнеупорными свойствами.

Виды шамотного кирпича

На виды героя статьи подразделяют марки шамотного кирпича. Все они начинаются с буквы «Ш». Это обозначения типа изделия. Далее, прописывается класс огнеупорности блока. Уже говорилось, что обжиг ведется при температурах в диапазоне от 1 200-от до 1 700-от градусов.

Готовые изделия тоже выдерживают разные температуры. Наивысшую планку в 1 730 градусов задает кирпич с классом огнеупорности «А». Маркировка «ШБ» указывает на огнеупорность в 1 680 по шкале Цельсия.

Кирпич шамотный «ШБ» и кирпич шамотный «ША» конкурируют только с блоками промышленного назначения. Такие используют в заводских установках, печах и маркируют «ШУС». Буква «В» в обозначении снижает огнеупорность блоков до 1 630-ти градусов.

Следующие маркировки шамота снижают планку терпимости к жару минимум на 300 единиц по шкале Цельсия. Так, обозначение «Б» ставится на блоках, выдерживающих 1 290-та градусов. «ШЛ» — маркировка для кирпичей с огнеупорностью в 1 290-та. Такие являются легковесными. Собственно, буква «Л» это и обозначает.

Шамотный-кирпич-Описание-особенности-применение-и-цена-шамотного-кирпича-2

Встречаются блоки без обозначения огнеурпорности. Такие кирпичи изготовлены в соответствии с техническим условием, но не прошли ГОСТ. Кирпич шамотный по государственному стандарту соответствует параграфу «390-96».

В нем производителей обязывают указывать в маркировке и себя. Обозначение «ША-БГ», к примеру, указывает на шамотный кирпич с огнеупорностью в 1730 градусов, выпущенный Богдановским заводом.

Проставляются в марках и размеры шамотного кирпича. Пишется соотношение его длины, высоты и ширины. Цифра ставится меж классом огнеупорности и сокращением названия завода.

Так, «5» — соотношение длины в 230 миллиметров, ширины в 114 и высоты в 65. «6» в маркировке шамота указывает на размеры 230 на 114 на 40 миллиметров. «8» ставится на кирпичах с длиной 250, шириной 124 и высотой 65 миллиметров.

Маркировка «9» относится к кирпичам размером 250 на 150 на 65. «10» пишется на блоках с длиной в 300, шириной в 150 и высотой в 75 миллиметров.

Ряд двухзначных числовых обозначений шамота широк. К 94-ем приходит соотношение длины в 460, ширины в 230 и высоты в 75 миллиметров. «96» — маркировка кирпичей с размерами 600 на 230 на 90 миллиметров.

Есть, так же, блоки сложных форм. Число 22 ставится на изделиях с параметрами 230 на 114 на 65 на 55 миллиметров. Маркировка «23» относится к кирпичам размером 230 на 115 на 65 на 45.

Обозначение «25» указывается на блоках с параметрами 250, 124, 65, 55. Кирпичи размером 230 на 114 на 65 на 55 миллиметров маркируются числом «44». «45» — обозначение для блоков с параметрами 230 на 114 на 65 на 45 миллиметров. Остается указать маркировку «47». Она наносится на кирпичи размером 250 на 124 на 65 на 55 миллиметров.

Шамотный-кирпич-Описание-особенности-применение-и-цена-шамотного-кирпича-4

Разность размеров блоков связана с их формой. Кроме прямоугольных, бывают дугообразные и трапециевидные изделия. Последние именуют «кирпич шамотный клиновый».

Все виды шамота делятся по уровню плотности. Максимальная обусловлена пористостью в 3%. Для сравнения у обычных блоков она равна минимум 15%. За счет этого кладка шамотного кирпича не вбирает грязь, воду. Именно их попадание в строительные материалы – главный фактор их разрушения.

Шамотный-кирпич-Описание-особенности-применение-и-цена-шамотного-кирпича-6

Свойства и характеристики шамотного кирпича

Максимальная плотность шамота приводит к высокой теплопроводности. Блоки принимают жар и тут же отдают его в окружающую среду. Таков итог отсутствия в материале воздуха. Поры – его вместилища. Нет пор, нет и газового наполнения кирпичей.

Отсутствие пор затрудняет, так же, сцепление блоков. Строительный раствор для шамотного кирпича должен проникнуть в его верхний слой. А как? Приходится брать клеевые смеси с высокой адгезией, текучие, способные проникнуть в самые маленькие поры и трещины.

Теряя свойство удерживать жар, шамот приобретает твердость и прочность. Одновременно, растет устойчивость блоков к химическим реагентам и влаге. Минимальное влагопоглощение шамотного кирпича равно 6%.

Шамотный-кирпич-Описание-особенности-применение-и-цена-шамотного-кирпича-11

Плюсы и минусы шамотного кирпича

Высокая плотность шамота затрудняет его резку. К тому же, отсутствие в блоках пузырьков газа утяжеляет их. Максимальный вес шамотного кирпича равен 6-ти килограммам. Однако, бывают и блоки в 2,5 кило.

Масса зависит не только от размеров, но и состава. В легковесных изделиях есть торф, жиры. Это органика. При обжиге она выгорает. Остаются поры. Наличием таких блоков шамот отличается от клинкера. Последний кирпич всегда максимальноплотный, не имеет легковесного подтипа.

Плотность шамота легко определяется. Нужно постучать по блокам. Множественные поры с газом глушат звук. Плотный же кирпич звонок, да и по весу легко отличим.

В природной глине, насыщенной оксидом алюминия органика – редкость. Легковоспламеняющиеся компоненты вводят в каолин искусственно. Иногда, даже опилки добавляют. Цель – совместить жаростойкость готовых изделий с высокими теплосберегающими свойствами.

Шамотный-кирпич-Описание-особенности-применение-и-цена-шамотного-кирпича-10

В печах, к примеру, максимально плотный шамот накаляется во время топки. К печам же из легковесного, пористого кирпича можно и прикоснуться, не обжегшись при этом.

Широкий выбор типов шамота идет ему в плюс. Есть возможность выбрать блоки для разных целей. Однако, основное назначение у изделий всегда одно – противостояние высоким температурам.

Каким бы ни был шамот, он должен быть огнеупорным. А будет ли он теплым или холодным, тяжелым или легким, — вопрос второй. Он влияет на нюансы применения кирпича. О них и поговорим.

Применение шамотного кирпича

Противостоит жару шамот в печах, дымоходах, каминах, в барбекю. Как правило, огнеупором выкладывают лишь топки. Остальное формируется из обычного кирпича, главным образом в целях экономии. Шамот дороже. Раствор для его крепежа тоже влетает в копеечку.

Шамотный-кирпич-Описание-особенности-применение-и-цена-шамотного-кирпича-12

Цемент не подходит. Раствор составляют из глины и размельченного кирпича шамотной группы. Возможна замена последнего на огнеупорный гипс. Такую смесь именуют «мертель».

Толщина мертелевой промазки меж кирпичами не должна превышать 5 миллиметров. Идеальны 2-3. Излишне широкие швы ведут к плохой сцепке блоков и теплопотерям.

Режут шамотный кирпич алмазными или бакелитовыми дисками. Они служат насадками на электроинструмент. Алмазные диски нужны при работе с низкопористыми блоками. Их твердость сравнима с сапфиром. Бакелитовые насадки не справятся.

Нюансов работы с огнеупором столько, что самостоятельно выложить печь из шамотного кирпича – рискованная задача. Ее принято доверять профессионалам, как и выбор самих блоков, в маркировке которых можно запутаться.

Дизайн же печи можно разработать самому. Разнообразие геометрических решений в типовых кирпичах позволяет разгуляться фантазии. Трапециевидные блоки, к примеру, идеальны для арок и прочих полукруглых элементов конструкции.

Читайте так же:
Данияр сугралинов кирпичи озон

Шамотный-кирпич-Описание-особенности-применение-и-цена-шамотного-кирпича-7

Печь из шамотного кирпича – не только прихоть частных застройщиков. Есть и промышленные топки. Так, кладка огнеупора обязательна в печах для обжига керамики. Она набирает твердость при 800-1 100-та градусах.

Печь из шамота с легкостью выдерживает такой жар. Касается это и стекольного производства. Там тоже применяют шамотную кладку. Она сокращает теплопотери, а значит и расход топлива, на 10-40%.

В плане интерьерного решения бежевый шамотный кирпич хорош в помещениях с обилием дерева, натурального камня, в классических обстановках, где всегда присутствуют песочные тона.

Кстати, для декоративной отделки шамот рекомендуют покупать из одной партии. Тон лицевой части блоков в другой может отличаться. Это следствие нюансов замеса глины и продолжительности обжига.

Иногда, к примеру, кирпич передерживают в печи. Такой получается плотнее и темнее. Минимальный обжиг, напротив, сохраняет изначальный цвет каолина.

Шамотный-кирпич-Описание-особенности-применение-и-цена-шамотного-кирпича-14

Уже говорилось, что насыщенный оксидом алюминия, он, как правило, светлый. Только вот в печном строительстве такой материал избегают. Обилие пор при постоянных перепадах температуры ведет к быстрому разрушению шамота. Поэтому, топки выкладывают плотными блоками. Пористый и недорогой шамот используют для наружного оформления печей.

Цена шамотного кирпича

Для интерьерных решений престижны кирпичи ручной формовки. Однако, европейские производители понимают под ней механизированное производство, имитирующее ручную лепку.

Истинно она является в развивающихся странах, где изготавливают около 60% шамотного кирпича. Цена его бывает ниже, чем за имитацию ручной формовки от европейских производителей.

Зависит стоимость шамота и от его класса. Легковесные блоки можно приобрести по 23-35 рублей за штуку. Цена сравнима с запросами за обычный кирпич. Блоки же категории «А» стоят от 40-ка рублей. Если форма кирпича трапецевидная, придется отдать уже минимум 50.

Шамотный-кирпич-Описание-особенности-применение-и-цена-шамотного-кирпича-16

Влияет на ценник и габарит блока. Шамот длиной в 600-отмиллиметров, к примеру, продают по 500-700 рублей за штуку. Иногда, реализуют блоки бывшие в употреблении. Они остаются после разбора старых кладок.

Предложения поступают, как правило, от частников и относятся к категории «если повезет наткнуться». Такое стечение обстоятельств позволяет сэкономит в 2-3 раза. Средний эксплуатационный срок шамота равен 70-ти годам.

Продукция б/у бывает еще ого-го. Однако, при эксплуатации шамота во влажной среде, особенно легковесного, срок службы материала сокращается. Так что, беря продукцию с рук, нужно хорошенько осмотреть, простучать ее.

Если сохранились заводские маркировки, изучают и их. Имя производителя может о многом сказать. В России, к примеру, 61 кирпичный завод. Шамот изготавливают лишь на 37-ми. Потребители хвалят продукцию Казанского, Ярославского, Маркинского и Кировского кирпичных заводов.



Как соорудить мангал из кирпича своими руками?


Выполнять кладку следует быстро, чтобы нанесённый раствор не пересыхал и не терял прочность. Поэтому нужно сразу подготовить все целые кирпичи, половинки и другие куски. Разделить материал на части можно с помощью молотка‑кирочки или УШМ. Первый способ быстрее, второй позволяет добиться большей точности и применяется для сложных элементов.
Для колки лучше подходят хорошо обожжённые кирпичи. Их необходимо разметить с помощью карандаша, нарисовав линию по всему периметру. По этой же метке остриём молотка делают неглубокие насечки на каждой из граней, затем по ним слегка постукивают, переворачивая кирпич в руке. После этого уже сильнее ударяют в ребро с одной и с другой стороны до отделения части. Неровности убирают, потерев этой гранью о другой кирпич.
Болгаркой работать проще. После разметки карандашом достаточно сделать прорези с каждой стороны. Можно даже не дорезать до конца, а потом просто ударить кирочкой для отделения куска. Оставшуюся выступающую часть легко подчистить УШМ, сделав грань идеально ровной.

7. Приготовьте раствор


Для кладки используются два типа раствора, имеющие разные свойства. Глиняно‑песчаный устойчив к повышенным температурам, но боится влаги, поэтому применяется в топке. С цементно‑песчаным всё в точности наоборот: он не выдерживает сильный нагрев, но лучше переносит воздействие воды, так что его используют для основания, массива кладки и трубы.
Глиняно‑песчаный раствор можно приготовить самостоятельно, но это довольно хлопотное дело. Ведь нужно найти подходящую глину, подобрать правильные пропорции. Проще использовать покупную огнеупорную смесь для кладки печей, рассчитанную на температуру от 1 000 °С. Её нужно лишь развести водой по инструкции, а потом дать настояться в течение указанного времени (обычно 60 минут).
Цементно‑песчаный раствор также можно сделать из готовой сухой смеси с помощью воды. Но при желании его легко приготовить самостоятельно, смешав 1 часть цемента, 3–4 части хорошо просеянного песка и постепенно добавляя воду до получения нужной консистенции.
Оба раствора должны быть полностью однородными и по густоте напоминать сметану. При кладке излишки правильно разведённой смеси легко выдавливаются под весом кирпича и небольшом нажиме рукой.

8. Выложите цоколь


Кладка начинается с цокольной части. Карандашом или мелом на фундаменте размечают контуры мангала. Если конструкция совсем простая, можно обойтись без этого. Первый ряд, как и все последующие, следует разместить сначала насухо, примерив и проверив подгонку кирпичей, и только потом уложить на раствор.
Однако класть прямо на фундамент нельзя: из‑за близости к земле в блоках будет накапливаться влага и со временем они разрушатся. Избежать этого можно, добавив под кирпичи слой гидроизоляции, например рубероид или другой подобный по свойствам материал.
Сначала нужно положить угловые камни. Затем с помощью шнура убедиться, что длина диагоналей одинакова, а при необходимости подкорректировать расположение угловых элементов. После этого можно добавить остальные кирпичи в ряду.

9. Продолжайте кладку


Размещать весь ряд сразу на раствор не стоит: он быстро пересохнет. Лучше наносить массу на один‑два кирпича. Сами же камни перед укладкой следует окунать в воду на несколько секунд. В противном случае из смеси будет вытягиваться много влаги, и она быстро загустеет.
Старайтесь выдерживать минимальные швы между кирпичами. Для обычного рядового — не более 5 мм, а для шамотного — не более 3 мм. Все швы должны быть полностью заполнены раствором. Выдавленные излишки убираются кельмой или рукой. Снаружи это необходимо из соображений эстетики, а изнутри — для уменьшения сопротивления дыму и улучшения тяги.
Каждый последующий ряд укладывается так, чтобы вертикальные швы нижнего приходились на центры камней верхнего. То есть если первый начинается с целого кирпича, значит, второй — с половинки. И потом всё повторяется: все чётные и все нечётные ряды будут одинаковыми.

10. Не забывайте оформлять швы


Растворы довольно быстро схватываются, поэтому следует прямо во время кладки оформлять наружные швы. Им можно придать вогнутую или, наоборот, выпуклую форму, с помощью разрезанной вдоль трубки или шланга.

Другой вариант оформления кладки — «впустошовку», когда швы оставляют заполненными не до конца, с одинаковым зазором. Для этого по краям ряда кладут квадратные стальные прутки 5 × 5 мм. После укладки нескольких кирпичей элементы извлекают и переставляют дальше по ряду. В итоге получается ровный, аккуратный шов.

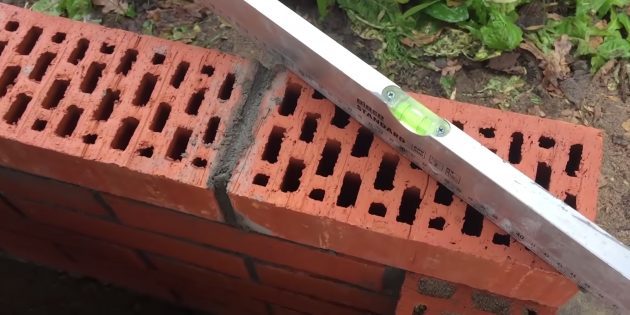

11. Следите, чтобы кладка была ровной


Важно, чтобы стены и углы были строго вертикальными. Для проверки этого следует прикладывать к кладке уровень и при необходимости корректировать выступающие камни лёгкими постукиваниями молотком.
Ряды, в свою очередь, должны быть горизонтальными — это тоже проверяется длинным уровнем или правилом. Если мангал большой, можно натянуть сверху угловых кирпичей шнур или леску и по ним равнять верх остальных камней при укладке.

Читайте так же:
Гост для керамического кирпича рядового

12. Сделайте арки и перекрытие


В простых мангалах достаточно встроить жаровню для углей. Хотя можно и просто насыпать их на дно очага. Но в более серьёзных конструкциях пространство под топкой и над ней необходимо закрывать арками и перекрытиями, опирающимися на стальные уголки.
Арки формируют из нечётного количества кирпичей, которые выкладывают по заранее вырезанному шаблону из фанеры или доски с нужным радиусом. Камни укладываются от стен к центру, а затем посередине соединяются разрезанным в форме клина замковым кирпичом. Крайние элементы подрезают для точного примыкания.

Для перекрытий используются стальные уголки, которые служат опорой для лежащих сверху кирпичей. Элементы укладываются между уголками, а с наружной части мангала — на них. В последнем случае в камне пропиливается отверстие на глубину верхней полки уголка.
Металлические перемычки не должны доходить до стенок на 1–2 см, иначе при нагреве и расширении они могут разрушить кладку.

13. Займитесь топкой


В простых открытых мангалах топку можно выложить из обычного кирпича. В больших конструкциях с дымоходом температура очень высока, и её может выдержать только огнеупорный шамотный кирпич. Поэтому изнутри топка обкладывается именно таким материалом параллельно с основной кладкой или потом. Второй вариант менее удобный.
Раствор в этом случае используется глиняно‑песчаный. Кирпичи можно устанавливать на ребро, главное — соблюсти два важных условия. Нельзя соединять обычную и огнеупорную кладку: последняя будет расширяться при нагреве, что может привести к разрушению конструкции. По этой же причине не стоит укладывать шамотный и рядовой кирпич вплотную: оставляйте зазор примерно в 1 см. Его желательно заполнять базальтовой или каолиновой ватой (в крайнем случае песком) для теплоизоляции.

14. Выложите дымосборник


Этот элемент есть только у больших мангалов. Он является связующим звеном между топкой и трубой. Дымосборная камера соединяет их между собой за счёт постепенного сужения. Кирпичи здесь кладутся на глиняно‑песчаный раствор.
Для перекрытия проёма очага снова используются арки или металлические уголки. Потом каждый ряд кладки с боков и спереди смещают на 3 см внутрь, чтобы получить своеобразную пирамиду и постепенно выйти на размер трубы. Для улучшения тяги выступающие внутрь углы кирпичей желательно срезать, хотя это необязательно.

15. Возведите дымоход


Труба тоже есть только у основательных очагов. Если строите небольшой мангал, переходите к следующему пункту. Дымоход выполняется в полкирпича, материал укладывается широкой стороной. Сечение трубы должно быть не менее 12% от площади топочного отверстия, а высота — от 1–1,5 м (от низа топки) или на 0,5 м выше, чем конёк крыши беседки.
Кладка выполняется на цементно‑песчаный раствор. Толщину шва здесь допускается увеличить до 10 мм. Для проверки вертикальности используют уровень и отвес. На конце дымохода желательно установить металлический зонт‑колпак, который защитит верх трубы и внутренние стенки от разрушающего воздействия влаги во время дождя и таяния снега.

На какой раствор кладут шамотный кирпич

При сооружении традиционной русской печи, камина или простого мангала ни один печник не обходится без кирпича с огнеупорными свойствами. Такой материал незаменим при создании кладки отопительного оборудования. Его изготавливают из шамотного порошка и огнеупорной глины. Подобные кирпичи отличаются устойчивостью к нагреванию до 1,5-1,6 тыс. градусов. Материал шероховатый на ощупь. Стоит познакомиться с его характеристиками и узнать, как приготовить раствор для кладки кирпича в бане.

Приготовление раствора

Шамотный кирпич режут болгаркой. Для таких работ необходимо использовать диск с алмазным напылением. В отличие от обычного красного кирпича, шамотный не нужно замачивать. Однако перед началом создания кладки следует очистить поверхность каждого обработанного элемента от пыли. Кладочный шов должен иметь толщину не больше 3 мм.

Необходимо понимать, что красный кирпич необходимо укладывать на красную глину. Кирпич, который обладает огнеустойчивостью, следует класть только на огнеупорную глину.

Раствор для кладки приготавливается своими руками. Может быть взята обычная сухая смесь. Ее еще называют шамотным мортелем. В любом случае, чтобы изготовить огнеупорную глину, понадобится использовать чистую дождевую воду. Она не должна быть замасленной или содержать много солей.

Каждые 100 кирпичей необходимо укладывать на раствор объемом 3 ведра. Это около 40 кг сухой смеси. Именно поэтому перед приобретением продукции следует свериться с порядовкой печки.

Сухие смеси, которые продаются в магазинах, просто разбавляются водой. Смешивание осуществляется с использованием миксера. Необходимо заливать воду, пока раствор не станет похож на сметану. Если раствора будет довольно много, лучше воспользоваться бетономешалкой. Когда раствор будет замешан, его необходимо оставить на 1 час. Затем его снова размешивают. Чтобы повысить прочность материала, необходимо добавлять в раствор около 15% портландцемента.

Несмотря на то что покупка готовой смесь существенно экономит время, кладка на мартеле позволяет сделать хорошую усадку. Она отличается меньшей прочностью, если сравнивать с глиной, в которую добавляется шамотный песок. При самостоятельном замешивании раствора для шамотного кирпича прочность кладки значительно повысится.

После необходимо взять пачку огнеупорной глины и замочить ее на 12 часов. Лучше, если она будет оставлена на двое суток. Вода должна полностью покрывать материал. Глина регулярно помешивается. Затем ее тщательно протирают через сито. Этот инструмент должен иметь ячейки по 3х3 мм.

Особое внимание уделяется запаху материала. Обычно она не имеет никаких запахов. Если же глина отличается резким запахом, который вызывает неприязнь, можно понять, что в ней остались определенные добавки. После тщательного протирания глины необходимо добавлять в раствор песок.

Не следует класть мраморную крошку или кварцевый песок. Лучше выбрать шамотный песок. Если такого материала нет, можно использовать. Горный песок. Он не должен содержать ила или сторонних примесей. Сначала следует просеять песок – для этого используют сито с мелкими ячейками. Лучше, если раствор будет выполняться из двух частей песка и одной части огнеупорной глины.

Высокое качество результата

После того как песок будет добавлен, можно начать заливать в раствор воду. В процессе необходимо размешивать материал. Необходимо следить, чтобы раствор не стекал с мастерка и не лип к нему. Он должен медленно сползать. При этом на инструменте не должно оставаться следов.

Огнеупорный кирпич высокого качества способен сохранять пластичность. При этом он не подвержен расслоению и остается довольно прочным. На нем не найти комков глины. При замешивании качественного раствора не требуется добавлять в него специальные средства.

Однако при необходимости увеличить прочность смеси в нее подсыпают соль по 150 г на ведро. Может использоваться цемент 150 на одно ведро необходимо добавить полмастерка. В процессе замешивания нужно следить за процессом – в глину не должны попасть различные предметы – стекло, гвозди и пр.

Чтобы будущая кладки могла эксплуатироваться в условиях повышенных температур, следует выбирать раствор для шамотного кирпича. Его приготавливают особым образом. Он тоже отличается огнеупорными качествами. Кирпич с огнеупорными свойствами может укладываться только на смесь, которая изготавливается из глины и песка. Часто раствор приобретают в готовом виде в магазинах. Выбирается такой раствор для кладки дымохода из кирпича и сооружения топок.

Порошок имеет довольно мелкую фракцию. До того времени, как он будет использоваться, его лучше хранить в сухом месте. Чтобы полученный раствор обладал необходимыми свойствами, нужно смешать порошок с определенным объемом воды. Во время разведения раствора следует тщательно его перемешивать. Для этой цели используют дрель с насадкой-миксером. Вода заливается то того момента, когда смесь не приобретет консистенцию сметаны. Можно говорить о готовности раствора спустя пару часов его настаивания.

Читайте так же:
Как восстановить кирпича андроид

Затем его снова перемешивают. Для прочности в смесь добавляют цемент (1/6). При этом необходимо рассчитать его по отношению к массе готовой смеси. Раствор должен иметь состав, который будет максимально схож с составом шамотного кирпича. Он должен отвечать таким же требованиям газо- и огнестойкости.

Стоит учесть, что мортель довольно быстро усаживается. По этой причине следует взять готовые ингредиенты и приготовить раствор самостоятельно.

Приготовление ингредиентов

Для сооружений, которые будут постоянно находиться под тепловой нагрузкой, обычная цементная смесь не годится. Чтобы уложить камин или печь, необходимо применять раствор из песка и глины. Для этого необходимо своими руками замесить раствор. Для него нужно подготовить:

  • шамотный песок;
  • воду;
  • цементный порошок;
  • соль;
  • молотую глину с огнеупорными свойствами;
  • строительное сито с мелкими ячейками.

Цемент можно и не добавлять в такой состав. Или он может находиться в растворе в незначительном объеме. В растворе не должно присутствовать комков. Чтобы элементы кладки были прочно связаны между собой, раствор следует делать однородным. При высыхании такая смесь не дает большой усадки.

Если в качестве основы взята жирная глина, ее можно удобно размазывать по элементам кладки. Получаемый будет очень тонким и эстетичным. Таким раствором не рекомендуется пользоваться при выполнении печных работ. Это обусловлено довольно сильной усадкой жирной глины.

Качество глины и песка

Для создания качественного раствора следует выбирать очень мелкий песок. Кроме того, он должен быть чистым. Песок просеивается через мелкое сито для удаления камешков и остатков растений. Чтобы понять, подходит ли глина для работ, ее нужно пощупать. Однако этот способ подходит только для опытных профессионалов. Новички пользуются другим методом.

Чтобы понять, какого качества глина, ее необходимо уложить в ведро и залить водой. После глину перемешивают. В результате она получается похожей на сметану. Пока глина не начнет оседать, в ведро следует опустить свежеструганную деревянную планку. Затем ее достают из раствора и осматривают. На дощечке должно остаться некоторое количество глины. Если этот слой меньше 1 мм, глина является тощей. Ее необходимо смешать с более глинами большей жирности. Когда слой получается довольно толстым, нужно досыпать песок. Глина с нормальной пластичностью неравномерно прилипнет к доске, а слой будет равен 2 мм.

Довольно долгим методом определения качества глины является разделение ее на пять порций. Каждая должна иметь объем в литр. Первую порцию следует смешать с водой. Ко второй нужно добавить 1/10 часть литровой емкости с песком. В третью необходимо уложить ¼ часть банки. Четвертая порция должна содержать 3/4, а последняя – литр песка.

В результате смешивание компонентов раствора необходимо довести его до такого состояния, чтобы глина перестала липнуть к рукам. Из всех смесей необходимо сделать шарики и раскатать их в лепешки. Срок высыхания глины в помещении – примерно 10 суток. Пригоден для использования тот состав, который растрескался меньше остальных. Шарики при этом не должны разбиваться, падая с высоты в 1 м на твердый пол.

При отсутствии времени можно положить шарики на стол и ровной доской придавить их. Если шарики рассыпаются сразу, значит они изготовлены из тощей глины. Жирная глина проявляет себя практически полным отсутствием трещин. Лучше выбирать тот состав, шарик из которого покрылся мелкими трещинами на 1/3 от размера изделия.

Замешивание раствора

К такой процедуре следует отнестись с большой ответственностью. Это объясняется тем, что при неправильно выбранном количестве ингредиентов или нарушении порядка действий не получится приготовить хороший раствор. Глина с огнеупорными свойствами замачивается в воде на 12-72 часа.

Затем замоченная глина протирается через сито. Оно должно иметь ячейки 3х3 мм. Через это же сито необходимо просеять и сухой песок. Затем он добавляется в раствор. Лучше всего для кладки выбирать раствор таких пропорций – одна часть глины и две части песка. Затем ингредиенты перемешивают, чтобы получилась однородная масса. Только после этого можно заливать воду.

Для получения хорошего раствора для шамотного кирпича необходимо заливать воду тонкой струей. Раствор при этом нужно постоянно перемешивать. Прекращать заливку воды можно только при получении густой консистенции, похожей на сметану. На этом этапе работ к смеси стоит добавить соль. На одно ведро обычно приходится 150 г соли.

Такое решение позволяет добиться более высокой прочности состава. Чтобы укрепить смесь, в нее добавляют цементный порошок. Для этой цели можно использовать и жидкое стекло. Готовая смесь медленно сползает с инструмента. При этом она не стоит на лопате комком и не растекается.

При использовании такого раствора заполняются все полости кирпича. Примерный объем раствора для укладки сотни кирпичей равен двум ведрам. При укладке русской печи такое расчетное количество увеличивается на 20%. Это обуславливается особенностями кладки сооружения.

Выводы

Раствор для создания огнеупорной кладки выполняется из определенных ингредиентов. Перед работой важно проверить их на качество. Это касается глины и песка. Вода тоже не должна иметь примесей. Песок обязательно просеивают. В результате качественной подготовки из приготовленного раствора можно создать прочную и огнеустойчивую кладку. Зная особенности выбора материалов и замешивания раствора, подготовить его самостоятельно не составит труда.

Печь из шамотного кирпича: процесс кладки

Печи сегодня довольно распространены, даже несмотря на то, что есть и более современные системы отопления. Для бани или сауны, для обеспечения дополнительного отопления в доме кирпичные печи остаются незаменимыми. Выкладывать такую печь можно из красного или шамотного кирпича, но сам по себе шамотный кирпич слишком дорогой, его редко используют для корпусов печей. Чаще всего кладка производится из красного печного кирпича, а для топливника уже берется шамотный. В результате обеспечивается отличное качество при оптимальных финансовых затратах.

Шамотный кирпич песочного цвета

Шамотный кирпич морозоустойчив и способен выдержать повышение температуры до 1500 градусов.

Сама кладка печи осуществляется с соблюдением порядовки, т. е. специальной схемы выкладки каждого ряда. На схеме видно, какое количество материала используется и в каком порядке будут располагаться отдельные кирпичи и другие элементы будущей печи. Чтобы приступить к работе по кладке, необходимо сначала определиться с тем, какой будет печная конструкция. Сегодня применяются 3 вида:

  1. Отопительно-варочная печь — это оптимальный вариант, который пригоден для обеспечения комфортной температуры в доме и для приготовления пищи. Популярностью пользуются специальные отделения для выпечки хлеба, но кирпич следует выбирать тщательно, шамотный нельзя применять, так как при нагреве он выделяет химические вещества, а это недопустимо при приготовлении пищи.
  2. Обычные варочные печи предназначены только для приготовления пищи, варки щей, для сушки фруктов.
  3. Печи отопительные, камины предназначены для обогрева определенной площади или помещения.

Отдельно стоят каменки для бань, процесс их кладки отличается от печей обычных. Необходима установка специальной решетки для камней, емкости для нагрева воды. Сама печь должна быть прочной, устойчивой к перепадам температуры.

Варианты кирпича для кладки печей

Схема кладки кирпичной печи

Схема кладки кирпичной печи.

Печной кирпич бывает различным. Выбирая тот или иной вариант, важно учесть необходимые характеристики, будущие условия эксплуатации. Среди таких разновидностей кирпича встречается не только специальный огнеупорный, но и шамотный. Чаще всего используются:

  1. Боровичский кирпич. Он плотный, показатели морозоустойчивости высокие. Красный кирпич имеет 3 рабочие поверхности, слегка закругленные кромки, что придает блоку привлекательность. Такую печь после сооружения можно уже не облицовывать.
  2. Витебский красный кирпич обладает меньшей плотностью, морозоустойчивость у него минимальная. Рабочих поверхности 2, края блока острые. Применяется для кладки печей, так как обладает необходимыми свойствами, а цена его оптимальная. Размеры блоков могут немного отличаться. Это требуется учитывать при выполнении работ.
  3. Шамотный кирпич называют еще огнеупорным. При выборе такого материала важно обращать внимание на качество, так как у различных производителей оно может существенно отличаться. Для хорошего шамотного кирпича свойственна отличная плотность, оттенок кремовый, края острые и ровные, все блоки имеют равный размер. Сегодня можно приобрести блоки различных форм, но стандартно используется Ш8. Применяется для оформления топок, самых горячих участков печи. Из такого материала можно выложить целиком всю печь, но стоимость ее получится слишком большой. С точно таким же успехом ее можно сделать из керамического печного кирпича, а из шамота выложить только топку. Нельзя применять его для камер, предназначенных для приготовления еды, так как во время нагрева выделяются химические вещества. При покупке предпочтение лучше всего отдавать известным маркам, которые будут гарантировать отличное качество. В противном случае печь скоро потребует ремонта.
Читайте так же:
Кирпич керамический одинарный удельная эффективная активность естественных радионуклидов 370

Вернуться к оглавлению

Сравнительные характеристики красного и шамотного кирпича

Схема кладки кирпичного дымохода

Схема кладки кирпичного дымохода.

В чем состоит отличие шамотного кирпича от обычного? Необходимо обратить внимание на некоторые характеристики, которые свойственны данным изделиям. Когда сооружается печь, топку рекомендуют делать из шамота, а корпус печи из печного красного кирпича, но комбинировать их нельзя, так как характеристики они имеют различные.

Характеристики шамотного кирпича:

  • плотность — 1910 кг/м³;
  • морозоустойчивость — 15-50;
  • пористость — 24-30%;
  • теплоемкость — 1,04 кДж/кгС;
  • теплопроводность — 0,84 Вт/мС;
  • линейное расширение — 5,3.

Характеристики красного печного кирпича:

  • плотность -1950-2050 кг/м³;
  • морозоустойчивость — 15-75;
  • пористость — 8 %;
  • теплоемкость — 0,9 кДж/кг*С;
  • теплопроводность — 0,5-0,7 Вт/м*С;
  • линейное расширение — 3,5.

Вернуться к оглавлению

Процесс кладки печи

Кладка кирпича с раствором

Толщина глиняного раствора при кладке кирпича должна быть не более 3-5 мм.

Все кирпичные печи можно классифицировать на:

  1. Черные печи без дымохода. Применяются они редко, так как для начала использования требуется дождаться, пока все топливо не прогорит. Применяются сегодня только для бань.
  2. Серые печи имеют дымоход, но во время использования наблюдаются отложения сажи, топливо должно прогореть полностью. Применяются чаще всего для бань.
  3. Белые печи нагреваются дольше остальных, но зато теплоотдача у них оптимальная, конструкция не пачкает сажей все поверхности вокруг. Дымоход чаще делается кирпичный, хотя сегодня можно применять и более современные варианты, более простые в использовании.
  4. Печи с варочными небольшими поверхностями. Во время кладки кроме топливника предусматривается и рабочая поверхность с варочной чугунной плитой. На такой печи можно готовить пищу, быстро подогревать воду для бытовых нужд.

После того как выбрана печь, точнее, ее конструкции, надо подготовить порядовку. Сегодня можно найти разнообразные схемы, где подробно указано не только расположение, но и общее количество цельного кирпича, половинок, четвертей. Это очень удобно для расчетов материала. После того как схема выбрана, необходимо начать работы по подготовке. Для этого выбирается место под печь, выполняется заливка основания, т. е. фундаментной подушки. Желательно, чтобы расположение печи было предусмотрено еще во время строительства дома, так как вес конструкции получится довольно большой.

Вернуться к оглавлению

Инструменты для работы

Топка из шамотного кирпича

Для экономии средств и благодаря огнеупорным качествам шамотного кирпича, его используют только для кладки топки.

Чтобы сложить печь своими руками, необходимо приготовить такие инструменты:

  • шлифовальная машинка углового типа, абразивный круг, предназначенный для работы по камню, металлу;
  • дрель, насадка-миксер для замешивания растворов;
  • емкость на 10-12 л для растворов;
  • мастерок для укладки кирпича;
  • строительный уровень, отвес;
  • деревянная киянка для укладки кирпича;
  • маркер, рулетка.

Вернуться к оглавлению

Кладочный раствор

Раствор для кладки брать надо глиняный, обычный цементный в данном случае совершенно не подходит. Перед приготовлением глину требуется замочить, песок промыть и просеять. Брать надо только речной, никаких комков и содержание ила в нем не допускается. Фракция рекомендуется 1-1,5 мм. Во время приготовления кладочного раствора соблюдается пропорция 1:2 или 3:2 частей песка к глине.

Есть несколько методов, как сделать глиняный кладочный раствор качественным:

Печь-барбекю из шамотного кирпича

Печь из шамотного кирпича прослужит долгие годы, так как материал не подвержен разрушению при перепадах температур.

Из замоченной предварительно глины и песка замешивается раствор, затем формируется шарик диаметром в 5 см. Затем надо его уложить на деревянную доску, после чего второй дощечкой сдавить. Если глина рассыпается, то раствор некачественный, использовать его нельзя. Если трещины занимают 1/3 объема, то раствор отлично подходит для кладки печи. Если трещины занимают половину объема, то надо добавить песка, после чего проверить пластичность еще раз.

Второй метод заключается в том, что раствор замешивается по выбранной пропорции, после чего из полученного раствора делаются 2 шарика с диаметром около 5 см. Из одного шарика скатывают лепешку толщиной в 10 мм, оба кусочка раствора после оставляются в тени примерно на 2 дня. Если через 2 дня обе части покрываются трещинами, то глиняный раствор жирный, требуется добавка песка. Если трещин нет, а шарик после падения остается целым, то использовать смесь для кладки можно, она отличается необходимыми качествами.

Вернуться к оглавлению

Особенности кладки печи

Первый ряд выкладывается на сухую, т. е. раствор для этого не используется. Начинать кладку требуется с углового кирпича, постепенно заполняя весь ряд. Красный кирпич перед кладкой надо смачивать, чтобы он не оттягивал влагу из раствора. Шамотный кирпич замачивать не следует. После замачивая необходимо на место будущего первого ряда нанести тонкий слой раствора, выложить подготовленный красный кирпич.

Чтобы исключить воздушные пузыри, надо по поверхности осторожно постучать рукояткой мастерка.

Все излишки раствора снимаются сразу, пока он не схватился. Аналогичным образом, строго следуя порядовке, укладываются и все остальные ряды. При этом вертикальные швы не должны совпадать, а при необходимости каждые 5-6 рядов армируются металлической сеткой.

Если порядовка требует использования половинок или четвертей, то нельзя их укладывать внутрь топки и дымоходных каналов, так как они быстро растрескаются. Такие торцы надо всегда обращать внутрь кладки. Кирпич из шамота используется для выкладки топки. При выполнении такой работы надо обращать внимание на следующие моменты:

  1. Кирпич следует ставить только на ребро.
  2. Между стенками печи и топки следует соблюдать зазор в 5 мм.
  3. Для кладки применяется только шамотный глиняный раствор, об этом нельзя забывать.

Вернуться к оглавлению

Оборудование для печи

Во время укладки рядов печи сразу монтируется и необходимое оборудование. Это дверцы, решетки, варочные панели. Все они изготавливаются из чугуна, но обязательно соблюдение зазора, в противном случае чугун просто порвет уже уложенный кирпич во время эксплуатации. Колосниковые решетки ставятся без раствора, зазор соблюдается в 5 мм. Решетка для чистки должна легко извлекаться, ни в коем случае нельзя ее заливать раствором.

Дверцы бывают нескольких типов — топочные, очистные, поддувальные. При их установке необходимо использовать проволоку. Обязательно следует проверять правильность установки, чтобы дверца не была перекошена. Для крепежа дверок предназначены специальные отверстия, через которые вставляют проволочные жгуты. Чугунная варочная панель ставится только в том случае, когда печь имеет соответствующую конструкцию.

Сегодня производители предлагают многочисленные варианты материалов для кладки печей, в том числе и шамотный кирпич. Но его стоимость высокая, сооружение печи целиком из шамота не является целесообразным. Лучше делать конструкцию из печного красного кирпича, а шамотный использовать для топочного отделения.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
