Пошаговая кладка кирпича в полтора кирпича своими руками

Пошаговая кладка кирпича в полтора кирпича своими руками

Среди владельцев загородных домой часто возникают вопросы, как выполнить кирпичную кладку собственноручно. Эти работы, несмотря на свою трудоемкость, вполне по плечу каждому желающему. Далее рассмотрим, какие типы кладки существуют, какие есть особенности в данной работе и какие методы позволят избежать ошибок, которые в дальнейшем приведут к разрушению строения.

Варианты кладки

Термин вида кирпичной укладки зависит от стороны укладываемого кирпича или перевязочного способа. Различают два типа укладки:

1. Ложковая.
2. Тычковая.

Метод укладки зависит от расположения материала касательно внешней поверхности стены. В процессе возведения стен допускается чередование способов укладки, это будет зависеть от типа перевязывания.

Тычковый способ – это шов, который образуется в результате укладки кирпичей ребром наружу. Ложковым называют шов, при котором широкая грань кирпича смотрит наружу.

Самым простым считается способ кладки, при котором перевязка делается через несколько рядов. Наиболее распространенной является крестовая укладка. Во время использования этого способа чередование обоих видов рядов делается так, чтобы вертикальный шов в ложковой конструкции совпадал через каждые 3 ряда. Если укладка полукрестовая, то совпадения будут в каждом втором ряду.

Какой раствор для кладки лучше

Для того чтобы обеспечить материалу более крепкую и качественную сцепку, используют один из видов раствора. Строители различают три вида смеси:

• цементный;
• цементно-известковый;
• песчано-цементный.

При каком случае использовать тот или иной вид раствора лучше, рассмотрим дальше.

У известкового раствора состав более теплый, однако, в отличие от цементного, прочность намного ниже. Из-за того, что у данного раствора устойчивость к разрушению слабая, его используют только в редких случаях.

Цементный раствор считается самым прочным. Однако он менее теплый и отличается высокой жесткостью и неудобным применением. Обогрев помещения, построенного на основе цементного раствора потребует больших энергетических затрат, при его отоплении.

В известково-цементном растворе таких недочетов, как были перечислены выше, нет. Он считается наиболее прочным, практичным и эластичным. Чтобы сделать этот тип раствора, негашеную известь разводят водой, а после процеживают для избавления комков. Цемент с песком смешивают отдельно, после чего вводят разведенную известь, и все хорошо перемешивают. Данный тип раствора применяют практически для всех видов кладки.

Схема кладки в полтора кирпича

Такую кирпичную кладку, как правило, начинают выполнять с угла строения. Перед тем как начинать укладку, по всему периметру цоколя укладывают гидроизоляцию, утеплителем проходят стену уже после ее выстраивания. Лицевая часть строения не утепляется, для ее оформления существуют специальные облицовочные материалы. Элементы, которые укладываются первыми в ряду, должны располагаться так, чтобы по отношению друг к другу они получались перпендикулярно. Контролировать это можно с помощью строительного уровня.

В шов между 1-м и 2-м кирпичом по высоте в углы вбивают гвозди, на которые наматывают специальный шнур (его еще называют причалкой), что является своеобразным уровнем первого ряда. Причалку необходимо фиксировать через каждые 5 метров, это позволит избежать провисание шнура. В случае когда шнур планируется натягивать более чем на 10 метров, то через каждые 5 ставят маяки и тянут причалку по ним.

Данные действия помогут соблюсти горизонтальность и уровень ряда. В процессе укладки расстояние между шнуром и элементами должно быть одинаковым на всем протяжении.

На первом ряду нужно держаться разметки (она будет как ориентир). Тычковая сторона каждого кирпича направлена наружу стены. В 1-м ряду фрагменты ложковой стороны должны смотреть внутрь. Результат получится таким, что у стены внешняя часть будет выложена в полкирпича, а внутренняя в кирпич.

Изначально поверхность подготавливают и на нее выкладывают раствор. На раствор кладут кирпичи, соблюдая требуемое расстояние между ними. Кладя кирпич, его необходимо слегка придавить и пошевелить его, как бы подвигая раствор чуть назад. Благодаря таким действиям, слой раствора под кирпичами получится равномерный.

После распределения раствора, кирпичи сдвигаются в сторону тех, что уже уложили. Тычковой стороной нужно захватывать часть раствора и подвигать в сторону образовывающегося шва. Это поможет получить правильный вертикальный шов.

Дальше кирпичи нужно выкладывать, прижимая их в вертикальном направлении, а после этого выровнять в отношении остальных.

Способы укладки кирпичей можно подробно изучить в Интернете, посмотрев обучающие видео.

Кирпичная кладка своими руками

Это трудоемкий и сложный процесс, от которого полностью зависит прочность всей конструкции. Если нарушить технологию, то в самостоятельно отстроенном сооружении могут появиться трещины или же оно вовсе рухнет. Также важно соблюдать точность и аккуратность в процессе укладки облицовочного материала, так как он является финишным покрытием и лицом всего дома.

С чего начать и как связывать ряды?

Понадобятся следующие инструменты:

• емкость для замешивания раствора и ведро;
• совковая лопата;
• кельма (мастерок);
• кирка-молоток;
• шнур (для определения границы);
• расшивка;
• строительный уровень и отвес;
• порядовка;
• шаблоны.

Перед тем как начинать класть кирпичи своими силами, необходимо правильно подготовить фундамент здания. Поверхность, на которой будут возводиться стены или другие сооружения, должна быть тщательно очищена от мусора и грязи. Строительным уровнем проверяется ровность, так как если она имеет отклонения, то и стены будут с наклоном.

Прежде чем проводить кладку цоколя на фундамент или другой конструкции, нужно закрыть его гидроизоляционным слоем. Верхнюю часть покрывают двумя слоями рубероида. Второй рулон раскатывается поверх первого с нахлестом минимум на 10-15 см. Приклеивают его либо с помощью специальной смеси, либо нагреванием. Гидроизоляция защитит от влаги, которая может перейти от фундамента.

Следующий этап – это укладка первого ряда без раствора. Стены выглядят наилучшим образом, если они выложены только из цельных блоков, без вставок отрезков (половинок или четвертей). Сначала они размещаются со стандартной шириной шва в 10 мм. Чтобы он был везде одинаковым, используется металлический шаблон. Если после выкладывания на краю ряда выступает или не хватает кирпича, то следует либо увеличить ширину шва, либо уменьшить (но не более чем на 2 мм для обоих случаев). Так как максимальная ширина шва по строительным нормам – 12 мм. Если все равно необходимо добавление отрезанной части, то нужно сразу определиться с местом ее установки. Если кладку производят над цоколем, то можно чтобы он частично выступал над ним, так как цоколь позже будет оштукатурен.

После того, как все разложено и определена нужная ширина швов, на фундаменте или цоколе необходимо сделать отметки, указывающие расположение вертикальных швов. Начинать выкладывать первый ряд следует из того же материала, который использовался для раскладки в сухую, так как некоторые из них могут иметь погрешность в размерах.

Технология замешивания раствора

Чаще всего применяется цементно-песчаный состав. Не следует делать слишком много смеси, так как она застывает в течение двух-трех часов. Перед укладкой полнотелый красный кирпич можно смочить водой, тогда он не вытянет из раствора воду, и шов получится более прочным.

Для приготовления своими силами понадобится 1 часть цемента и 4 части песка, а также жидкое средство для мытья посуды. Оно сделает ее более пластичной. Цемент и песок высыпаются в емкость для замешивания и тщательно перемешиваются. Смесь должна стать однородной и без комков. После в нее добавляется вода в таком количестве, чтобы по консистенции раствор был похож на густую сметану. Одновременно с ней вливается жидкость для мытья посуды или жидкое мыло, разведенное в воде.

Инструкция, методы и схемы

Наиболее распространенные способы кладки – вприсык и вприжим. В первом случае цементно-песчаный раствор не наносится до самого края с внешней стороны кирпича, а оставляется отступ 2-3 см. Благодаря этому смесь после надавливания не выйдет наружу. При размещении ложкового ряда технология следующая: блок держат под наклоном и тычковой частью загребают состав на расстоянии 8-12 см от установленного ранее. Схема укладки тычковой частью точно такая же.

Ряд называется ложковым, если материал размещается вдоль фундамента, тычковым – если поперек. Чтобы класть кирпич по методу вприжим, цементно-песчаный раствор наносится на поверхность в таком количестве, чтобы можно было установить 5 тычковых или 3 ложковых. На расстоянии 1-1,5 см от внешнего края смесь по этой схеме класть не нужно. Тогда шов будет аккуратным и красивым после затирки.

• Мастерком накладывается и разравнивается цементно-песчаный раствор.
• Часть смеси подгребается кельмой к торцу уже установленного простого или облицовочного кирпича.
• Следующий устанавливают и прижимают к мастерку.
• Вытягивается кельма и пододвигается блок.
• Убираются излишки.

Кладку облицовочного кирпича или простого нужно начинать с углов, так как они будут использоваться в качестве ориентиров. Для этого между соседними углами натягивается шнур. Он должен быть расположен горизонтально. После этого на поверхность фундамента наносится раствор. Разглаживают до толщины 2-2,5 см, чтобы после укладки он стал 1,2 см. Не следует покрывать смесью сразу всю площадь, а только для двух блоков, размещаемых ложковым методом, или четырех для тычкового ряда.

Чтобы шов получился именно такой толщины, используется специальный металлический шаблон для раствора, его диаметр равен 12 мм. Укладывают шаблон вдоль края фундамента с внешней стороны. После того, как цементно-песчаная смесь разглажена, кладется кирпич и слегка придавливается. Проверяется ровность его установки, и если он лежит неровно, то постукиванием киркой-молотком выравнивают.

Выложенные ряды необходимо проверять на вертикальность, для этого используются отвесы. Для контроля горизонтального уровня применяется порядовка. Рейку с отметками крепят скобами. Расстояние между делениями должно быть равно толщине блока вместе со швом. В порядовке для удобства можно сделать отверстия и через них протянуть шнур. С помощью него будет намного проще следить за горизонтальным уровнем кирпичной кладки.

Руководство по перевязке швов

Чтобы стена была прочной и нагрузка по ней распределялась равномерно, нужно обеспечить перевязку швов. Для этого следующий ряд размещается со смещением наполовину или одну треть от кирпича. У соседних рядов (сверху или снизу) не должны совпадать вертикальные швы. Чтобы перевязать параллельные ряды, необходимо каждый 3-5 ряд начинать класть тычковым методом, а не ложковым. При этом швы не должны совпадать с нижним рядом.

Также существует множество других схем перевязок с разными технологиями кладки и узорами. Наиболее распространенные – это одно- и многорядная. В первую категорию входят такие системы перевязок как голландская, цепная, крестовая. Инструкция у них одна и та же, различие лишь в тычковой и ложковой укладке. Для тычковых рядов используется цельный кирпич, а для ложковых – половина. При многорядной укладке происходит чередование, например, в трехрядной через каждые 3 ложковых размещается один тычковый.

Нюансы кладки облицовочного кирпича

Главное отличие облицовочного от обычного блока – это его декоративные характеристики. Он применяется как финишное покрытие. Поэтому крайне важно сразу правильно и аккуратно провести его укладку. Так же, как и для обычного, необходимо уложить первый ряд облицовочного материала в сухую и определить места, где будут находиться отрезки. Для распиливания используется болгарка с диском по камню.

• От одного угла и до второго полностью ложится один ряд.
• После чего начинают формировать углы, укладывая по 5-6 рядов.
• Чтобы швы были ровными и цементно-песчаная смесь не попадала на стройматериал, применяется металлический шаблон.
• Как только сформированы углы, между ними натягивается шнур, чтобы следующие ряды были ровными.
• Чтобы вертикальные швы тоже были ровными, пользуются металлическим шаблоном с меньшей длиной.
• Каждый следующий ряд размещается со смещением, чтобы вертикальные швы не совпадали.
• Если смесь попала на внешнюю декоративную сторону, то ее сразу же убирают, так как после высыхания удалить раствор намного сложнее.
• Чтобы кирпичная кладка, сделанная своими руками, была прочной, ее нужно соединить с основной стеной. Для этого используются металлические связи, например, спиральные гвозди. На 1 м2 их должно быть не менее 4 шт. Гвозди ввинчиваются в основную стену так, чтобы они были в швах между кирпичами.

Из-за несоблюдения требований и правил возведения часто возникают аварийные ситуации. В стенах появляются трещины, местами стройматериал вовсе начинает отваливаться. Если укладка проводится без использования шаблонов, отвесов и строительных уровней, то вероятность, что она будет неровной, крайне высока. Отделывать такую стену финишным покрытием будет сложно и потребует повышенных затрат.

• Многие начинающие строители кладут кирпич, не измеряя толщину шва, или вовсе не используют раствор для вертикальных швов. Стены, уложенные по такому принципу, будут плохо удерживать тепло в доме, так как вертикальные швы будут продуваться.
• Нельзя класть кирпич под наклоном. Он должен лежать только в горизонтальном положении. Неопытные строители часто не следят за расположением вертикальных швов, в итоге они начинают совпадать, а это приводит к непрочности конструкции, из-за чего она может рухнуть.
• Еще одна частая ошибка – это плохо заполненные швы. Накладывая раствор, строители не рассчитывают ее норму или чересчур экономят. Дом, построенный своими руками таким методом, будет иметь сниженные теплоизоляционные характеристики.
• При укладке облицовочного материала нужно тщательно следить за его чистотой, так как именно от аккуратности зависит весь внешний вид дома.

Провести кладку кирпича своими руками вполне возможно даже малоопытным строителям. Если необходимо усилить конструкцию, то используют армированную сетку. Ее размещают через каждые 4-5 рядов.

Правильная кладка кирпича на фундамент

Со дня своего изобретения кирпич прочно занял лидирующие позиции рейтинга популярности среди строительных материалов, широко используемых в малоэтажном и дачном строительстве. Чтобы отпраздновать новоселье, необходимо вначале сделать первый шаг – заложить угловой камень.

Как правило, укладывают кирпич профессионалы, однако вникнув в простую технологию кладки кирпича на фундамент, можно справиться самостоятельно. Следует учесть, что эта работа кропотливая и сложная, требующая аккуратности и навыка.

Секреты кладки кирпичей известны мало кому – человечество возится с кирпичом уже пять или шесть тысяч лет. Однако вспомним, что «не боги горшки обжигают».

Зачем на фундамент кладут кирпич?

Кладка кирпича на фундамент производится для формирования цоколя, ограждающего подпольное пространство. Устойчивость здания значительно повышается устройством цоколя.

Кирпичный цоколь

Лучшим материалом для строительства цоколя является красный кирпич. Над уровнем грунта (на высоте 15 см) должны предусматриваться специальные вентиляционные отверстия, которые размещаются в количестве не менее одного на каждые 3 метра и прикрываются особой сеткой из металла или заслонками. Устройство цоколя – сложная и ответственная задача. Цоколь и фундамент – основа прочности, крепости, надежности дома.

Правильная закладка цоколя

Технология правильной укладки кирпича на фундамент начинается с выставления корректных углов. Первый ряд устанавливают без раствора по ширине цоколя. Постоянно необходимо следить за уровнем. Приходится замерять стороны, убеждаясь в абсолютной ровности конструкции.

Максимально допустимое расхождение составляет 2 см, поскольку такую погрешность еще можно исправить при последующих действиях.

Измерив стороны, можно монтировать сам цоколь, используя кирпич с раствором из песка и цемента. Раствор делаем так: одна часть цемента, три части песка, вода в количестве, достаточном для густой, пластичной консистенции раствора.

Минимальная ширина цокольной стены должна составлять 380 мм – при утеплении пенопластом, или 500 мм – без утеплителя. Высота фундамента, необходимая для возведения цоколя составляет 30-40 см. Такая высота основания дома позволяет выстроить высокий, красивый цокольный этаж, где можно впоследствии поместить хозяйственное помещение или бойлерную.

Тут статья, в которой говорится про виды фундаментов для деревянных домов.

А в этой статье вы узнаете, как можно отремонтировать фундамент старого деревянного дома.

Как класть кирпич на фундамент

Следует заблаговременно подготовить рабочие инструменты:

• кельма (или мастерок) для выкладывания раствора, убирания излишков раствора, уравнивания;
• молоток каменщика для раскола кирпича на куски нужного размера;
• отвес проверяет вертикальность кладки;
• шнур помогает выкладывать ряды по прямым линиям, соблюдать один показатель высоты;
• порядовка размечает ряды по толщине шва и кирпича;
• правило из дерева проверяет качество внешней поверхности;
• лопата;
• емкость для размешивания раствора (или бетономешалка).

Сначала укладываем рубероид для изоляции очищенного фундамента от влаги. Можно пойти двумя путями.

Первый способ – полностью выложить первый ряд, а затем углы. При этом угол должен быть всегда на несколько кирпичей выше стен. Проверяем соблюдение прямоты углов, вертикальность кладки уровнем, угольником, отвесом.

Второй способ заключается в первоначальном выведении всех углов, после чего кладут стены. Проверка углов происходит с помощью тех же инструментов. Исправлять неровности нужно постукиванием по неправильно лежащим кирпичам молотком. Этап завершается привязыванием шнура для ориентира по углам. Теперь можно приступать к главной части работы.

Некоторые рекомендации для точности кладки кирпичей на фундамент

Технология кладки проста:

• выложить и выровнять мастерком ширину раствора до полутора сантиметров;
• уложить кирпич, слегка придавив его для равномерного распределения связующей смеси;
• аккуратно постукивая молотком, выровнять камень, соблюдая обозначенную шнуром линию;
• собрать лишний раствор мастерком, заполнить вертикальный шов между двумя кирпичами.

Некоторые опытные строители заранее накладывают небольшое количество связующей смеси на боковую грань кирпича для скрепления с соседним.

Как произвести

А здесь статья про столбчатый ростверковый фундамент.

Выравнивание фундамента кирпичной кладкой

На фундамент опираются несущие стены здания. Секрет устойчивости строения зависит от ровности каждой из четырех его поверхностей. Для выравнивания нижней плоскости фундамента понадобятся такие инструменты:

• лопата;
• строительный отвес;
• рулетка;
• молоток;
• емкость для цементного раствора;
• мастерок.

Создание на дне траншеи идеально ровной нижней плоскости фундаментной кладки начинается с устройства подушки из песка. Нижнюю плоскость не видно, но ее неровности могут привести к проблемам в эксплуатации здании. Неровную нижнюю плоскость выровнять впоследствии не удастся, необходимо сразу делать ее идеально ровной.

Качественно изготовленная опалубка позволяет получить ровные внутреннюю и внешнюю поверхности. Однако бывают случаи, что фундамент не получается ровным, несмотря на выполнение всех правил устройства опалубки.

Как выровнять фундамент кирпичом? Способы выравнивания поверхности основания

1. Установка новой опалубки и заливка раствора бетона позволяет справиться со значительными неровностями поверхностей.
2. Обкладка кирпичом актуальна для устранения незначительных дефектов основания.
3. Обтяжка сеткой рабицей, фиксируемой толстым слоем штукатурки.
4. Покрытие слоем дополнительной теплоизоляции (пенополистиролом, минеральной ватой) скрывает небольшие неровности.

Способы выравнивания верхней плоскости фундамента

Чаще, именно верхняя плоскость основания грешит неровностью. Поскольку от нее строятся стены, требуется идеальная ровность. Для получения ровной поверхности постоянно используют водяной уровень. Гидроуровнем проверяют, прежде всего, углы, потом и периметр основания. Следует помнить, только водяной уровень без пузырей дает верные измерения. Заканчивая кладку, следует применять жидкий цементный раствор, который позволит выровнять поверхность по всей площади.

Исправить небольшой перепад, к примеру, 2 см, относительно нуля можно кирпичной кладкой, если изменить толщину горизонтального шва. СНиП устанавливает нормы к толщине горизонтального шва — максимальная величина не должна превышать 12 мм, с допуском +3, -2 мм. Допускается отклонение до 15 мм от горизонтали на 10 м кладки. Такое отклонение устраняется кладкой следующего ряда кирпича.

Строительство фундамента из блоков ФБС. Об этом вы прочитаете тут.

Методическая разработка урока "Кирпичная кладка углов по однорядной системе перевязки швов в 1 кирпич"

Способствовать развитию познавательной активности и технического мышления во время выполнения самостоятельной работы, умение анализировать и использовать теоретические знания в практической деятельности каменщика

Просмотр содержимого документа
«Методическая разработка урока «Кирпичная кладка углов по однорядной системе перевязки швов в 1 кирпич»»

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ

ДОНЕЦКОЙ НАРОДНОЙ РЕСПУБЛИКИ

ГПОУ «Донецкий центр профессионально-технического образования строительства и архитектуры»

Зам. директора по УПР

________ Н.И. Доренская

открытого урока по учебной практике

в группе КЕ-17 по профессии: 08.01.07 «Мастер общестроительных работ»

ПМ. 03 Выполнение каменных работ

МДК.03.01 Технология каменных работ

по теме: Кирпичная кладка углов по однорядной системе перевязки швов в 1 кирпич

мастером производственного обучения

Овсеевым Сергеем Васильевичем

на заседании межцикловой комиссии

Протокол № _2_ от _20.09.2017 г._

_____________ Е.Б. Кашук

открытого урока учебной практики в группе КЕ-17

по профессии 08.01.07 «Мастер общестроительных работ»

Дата проведения урока: 27.11.2017 г.

ПМ. 03 Выполнение каменных работ.

МДК.03.01 Технология каменных работ.

Тема урока: Кирпичная кладка углов по однорядной системе перевязки швов в 1 кирпич.

Учебная: Приобретение первоначальных навыков работы с инструментом, нагрузки лопатой носилок, переноски в малоемких приборах, дозировки составляющих раствора, перемешивания смеси раствора, формирование из раствора постели и вертикальных швов кельмой, обработка швов подрезкой, поправка кирпича согласно установленных правил кладки и совмещения стыков, самоконтроль кладки при помощи чувства горизонта и вертикали. Отработка практических навыков соблюдения охраны труда во время выполнения работы.

Развивающая: способствовать развитию познавательной активности и технического мышления во время выполнения самостоятельной работы, умение анализировать и использовать теоретические знания в практической деятельности. Развивать наблюдательность, ответственность во время выполнения работ.

Воспитательная: зародить чувства уважения к професcии каменщика, бережного отношения к оборудованию, инструментам и материалам в мастерской.

Место проведения: мастерская каменных и печных работ

Тип урока: Комбинированный

Вид урока: упражнения

Методы урока:

Словесные: пояснительно — иллюстрационный;

Наглядные: показ рабочих приемов и устройства конструкции;

Практические: упражнения студентов по кладке углов.

Комплексно-методическое обеспечение урока: инструкционно-технологические карты, инструкция по охране труда, набор инструмента для каменщика, индивидуальные средства защиты.

Междисциплинарные связи:

Белякова Л.А. Фундамент и кирпичная кладка. – Ростов н/Д.: Феникс, 2000г.

Ищенко И.И. Каменные работы.- М.: Высш. шк., 1997г.

Лукин А.А. Технология каменных работ: учеб. пособие. – М.: изд. Центр «Академия», 2009г.

Неёлов В.А. Иллюстрированное пособие для подготовки каменщиков. – М.: Стройиздат. -1988.

Неелов В.А. Пособие по программированному обучению каменным работам: учеб.пособие/В.А. Неелов. – М. Высш. шк., 1981г.

Попов К.Н. Строительные материалы и изделия. – М.: Высш. шк., 2002.

Смирнов Б.Б. Каменщик: учеб.пособие. – Ростов н/Д.: Феникс, 2000.

Чичерин И.И. «Общестроительные работы», изд. Центр «Академия», 2009г.

І. Организационный момент (3-5 мин.)

1.1 Проверка студентов по списку группы, доклад дежурного;

1.2 Проверка готовности студентов группы к уроку учебной практики: наличие спецодежды, инструментов и их состояние согласно требованиям охраны труда.

1.3 Назначение дежурных.

ІІ. Вводный инструктаж (20-25 мин.)

2.1. Повторение и закрепление ранее изученного материала:

Фронтальный опрос:

1.Минимальное начало схватывания цемента после затворения его водой (45минут)

2. Конец схватывания цемента после затворения его водой (12 часов)

3. Как называются материалы связывающие воедино отдельные песчинки или частицы различных материалов (вяжущими)

4.Перечислить марки вяжущих гидравлических известьсодержащих веществ (50,100,150,200кгс/см)

5.Перечислите вяжущие материалы (Гипс, цемент, известь, глина)

2.2. Сообщение студентам темы и цели урока производственного занятия

2.3. Актуализация знаний, умений и навыков студентов.

Мастер п/о: При возведении кирпичных стен особое внимание следует уделить правильной кладке углов будущей постройки. Именно углы служат основой возведения кирпичных стен. И не важно, строите ли вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.

В начале строительства в углах по отвесу устанавливают порядовки. Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.

Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:

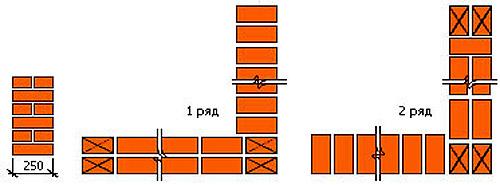

Кладка угла в 1 кирпич

Наиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:

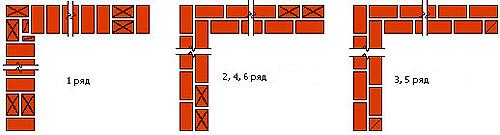

При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:

Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.

Инструктирование студентов по материалу урока:

1. Способы приготовления кладочных растворов – сухой и мокрый, вручную и в смесителях. Место приготовления раствора – боек, ящик, смеситель. Дозировка составляющих мерными приборами и лопатой. Растворение вяжущих водой. Перемешивание составляющих. Роль песка в растворах.

Швы. Виды. Размеры, допуски. Рабочие приемы формирования, отделки.

Правила кладки. Кладка кирпича согласно установленных правил.

2.4 Инструктаж студентов по безопасным условиям труда под подпись в журнале инструктажей.

Приспособления:

Показ трудовых приемов мастером.

Показ трудовых приемов студентом.

2.5 Закрепление нового материала (5 мин)

Вопросы по теме.

1.Размеры вертикального шва, объем его заполнения? (8-15мм, 50-70%)

2.Размеры горизонтального шва, объем его заполнения? ( 10-15мм,90-100%)

3. Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также перечислить (половинки, четверти, трехчетверки)

4. Кладка углов при возведении стен толщиной в 1 кирпич. Какая толщина в мм? (250мм)

III. Текущий инструктаж (40-45 мин)

3.1. Самостоятельная работа студентов.

Расстановка студентов по рабочим местам.

3.2 Обход рабочих мест с целью проверки:

— организации рабочего места и умение на протяжении всей работы поддерживать его в надлежащем состоянии;

— правильность приготовления раствора;

— использование инструмента по назначению;

— соблюдение безопасных приемов труда.

3.3 Целевые обходы рабочих мест:

— проверка правильности выполнения заданий студентами,

— усвоение нового материала,

— проверка знаний безопасных условий труда.

3.4 Обход с целью сбора данных для проведения заключительного инструктажа:

— организация работы в группах;

— правильность выполнения работ согласно инструкционно-технологической карты;

— самоконтроль качества работы в группах.

ІV. Заключительный инструктаж (10 мин)

4.1 Подведение итогов работы студентов:

4.1.1 Оценка за ответы студентов, учитывая знания материала, активность, интеллект, находчивость;

4.1.2 Практическая работа;

4.1.3 Организация рабочего места;

4.1.4 Качество выполнения работы.

4.2 Анализ и обсуждение типовых ошибок во время выполнения кирпичной кладки углов, умение правильно и рационально использовать инструмент каменщика.

4.3 Выдать домашнее задание: повторить виды кирпичных кладок. Подготовить тест по теме.
