Выполнение земляных работ (грунт – суглинок легкий) в городе Томск

Выполнение земляных работ (грунт – суглинок легкий) в городе Томск

1.Ситуационный план съемки местности с горизонталями (рис.1).

2. Географическое место строительства: г Томск

а) среднемесячная температура окружающей среды на период строительства – 15,3°С;

б) направление господствующих ветров и их величину по месяцам в году;

в) суточный максимум осадков в виде дождя или снега – 76 мм;

2.ФИЗИКО-МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗРАБАТЫВАЕМЫХ ГРУНТОВ.

Исходные свойства грунтов

1. Плотность грунта 1700 кг/м 3 (суглинок легкий) по ЕНиР.

2. Разрыхляемость грунта-0,95

3. Устойчивость грунта в откосах. Характеризуется углом откоса, при котором грунт находится в состоянии предельного равновесия. Различают угол естественного откоса и угол временного откоса. Крутизна откосов выражается величиной угла между горизонтальной плоскостью откоса или отношением 1:m, где m- показатель откоса, равный отношению заложения откоса (а) к его высоте (Н) m =а:Н.

3.АНАЛИЗ СИТУАЦИОННОГО ПЛАНА ПЛОЩАДКИ.

Рельеф местности спокойный. Для точного подсчета объемов грунта при планировочных работах вся площадка расчленяется на квадраты. Каждому квадрату присваивается номер последовательно слева направо, сверху вниз.

Каждой отметке вершин квадратов присваивается двухзначный индекс ННij , где i обозначает порядковый номер вершины в строке, а j – порядковый номер в столбце.

4. ОПРЕДЕЛЕНИЕ НАТУРНЫХ, ПРОЕКТНЫХ И РАБОЧИХ ОТМЕТОК.

ОПРЕДЕЛЕНИЕ ПОЛОЖЕНИЯ ЛНР.

1.Натурные отметки определяются по плану горизонталей участка методом интерполяции. Через вершину квадрата проводится прямая линия по кратчайшему расстоянию до пересечения двух ближайших горизонталей. Например, натурная отметка вершины 3-2 (рис.1).

где Г1 и Г2 – отметки соседних с вершиной 3-2 горизонталей, м;

∆ — приращение искомой отметки, м;

a и b – кратчайшее расстояние от вершины квадрата до близлежащих горизонталей по масштабу. Найденные натурные отметки вершин квадратов записываются.

2. Проектные (НП) и рабочие (НР) отметки, а также объемы работ рассчитываются на ЭВМ.

Проектные отметки в каждой вершине квадратов можно определить по формуле:

где НП1 – заданная проектная отметка в верхней левой вершине первого квадрата;

lг и lв – расстояния от точки с заданной проектной отметкой соответственно по горизонтали и вертикали;

УГ и УВ – уклоны площадки в горизонтальном и вертикальном направлениях со своим знаком.

Рабочие отметки определяются как разность между проектными и натурными. При этом рабочим отметкам в зоне выемки присваивается знак минус, а в зоне насыпи – знак плюс.

На плане площадке строится линия нулевых работ графически.

5. ОПРЕДЕЛЕНИЕ ЗАЛОЖЕНИЯ ОТКОСОВ.

По вычисленным рабочим отметкам и ЛНР на плане площадки по периметру определяется положение линии постоянных откосов. Заложение откосов (горизонтальная проекция) рассчитывается по формуле:

где m – показатель постоянного откоса, равный отношению заложения откоса (а) к его высоте (НР). В задании эти значения соответственно для выемки m=МВ, для насыпи m=МН;

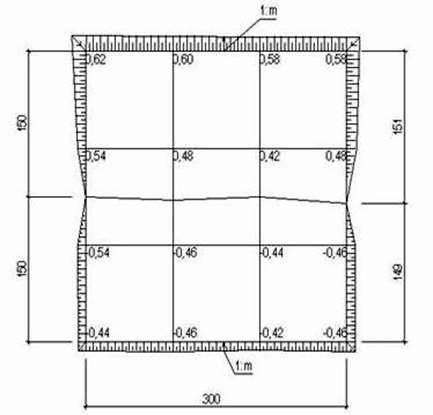

НР – рабочие отметки вершин квадратов, расположенных по периметру.(Рис. 2)

Геодезические работы при устройстве котлованов

При устройстве котлованов выполняются следующие основные операции: разбивка контуров котлована, установка обноски, визирок, контроль за отрывкой котлована, зачистка дна и откосов, передача осей и высот в котлован, исполнительные съемки открытого котлована. До разбивки котлована по разбивочному чертежу устанавливают размеры запаса внешнего обреза основания фундамента и глубину его заложения. Запас необходим для предотвращения от обвала откоса котлована и для установки опалубки. Размер запаса зависит от глубины котлована (при глубине 2-3 м принимается в 20 см). От основных осей здания, закрепленных на местности или обноске, разбивают границу внутреннего контура котлована с учетом принятого запаса внешнего обреза основания фундамента.

От неё разбивают границу внешнего контура (верхней бровки) котлована с учетом крутизны откоса. Границу внешнего контура котлована закрепляют на местности кольями через каждые 5-10 м, между которыми натягивается шнур или делается канавка на 1-2 штыка лопаты для обозначения границы вскрытия котлована. Для разбивки траншей под ленточные фундаменты от основных осей здания вправо и влево откладывают величины, в сумме составляющие ширину подошвы фундамента. Разбивка котлованов под столбчатые фундаменты ведется по основным и вспомогательным осям, в створе которых намечаются центры фундаментов. От центров разбивается контур котлована.

Контроль за ходом выемки грунта и доведение глубины котлована до проектной отметки его дна осуществляются с помощью визирок или нивелира. Постоянные визирки в виде горизонтальных планок прибивают к столбам обноски на одинаковой высоте (обычно на 1 м выше нулевой отметки). На планке подписывают отметку визирки. Чтобы определить, выбран ли грунт из котлована до проектной отметки, на его дне устанавливают переносную (ходовую) визирку в виде рейки. На рейке краской отмечают линию, расстояние до которой от пятки рейки равно разности отметок ребра планки постоянной визирки и проектного дна котлована. Если линия на ходовой визирке окажется выше шнура, натянутого между ближайшими планками, то грунт из котлована еще не выбран до проектной отметки.

Чтобы определить с помощью нивелира фактическую отметку дна котлована, устанавливают нивелирную рейку сначала на репер с известной отметкой Нр и берут по рейке отсчета. Затем рейку переносят на дно котлована и берут отсчет в. Превышение между репером и точкой дна котлована будет h = а — в. Прибавляя превышение со своим знаком к отметке репера, получают отметку дна котлована в данной точке:

Читайте так же:
Запах грунтовки не выветривается

Контролировать достижение проектной отметки дна котлова на Нк пр можно по значению предварительно вычисленного отсчета в на рейке:

Выемку грунта в котлованах и траншеях заканчивают с недобором на 10-20 см до проектной отметки, после чего делают зачистку дна котлована вручную по результатам нивелирования его по квадратам. Вершины квадратов закрепляют кольями, верхние срезы которых (маяки) располагают на уровне проектной отметки, и по ним ведут зачистку. После зачистки откосов котлована при помощи угольников с отвесами или направляющих проводят исполнительную съемку котлована. Отклонения от проектных размеров по ширине и длине котлована не должны превышать 30 см. Отклонение отметок дна котлована под фундаменты от проектных допускаются не более чем ± 5 см при условии, что эти отклонения не будут превышать толщины отсыпного подстилающего слоя. Допустимые средние квадратические ошибки измерения при устройстве котлованов: линейные — 1/1000; угловые — 45″ и высотные — 10 мм. Окончание устройства котлована подтверждается исполнительной геодезической документацией: актом готовности котлована, схемой планово-высотной съемки котлована, картограммой подсчета объемов земляных масс.

Перенесение осей в котлован выполняют при помощи теодолита со. створных точек (рис.1), закрепляющих оси, или отвесами от точек пересечения осей, фиксируемых проволоками, натянутыми по обноске (рис.2).

Рис.1. Схема перенесения осей фундамента в котлован с помощью теодолита 1 — теодолит; 2 — створный знак; 3 — обноска; 4 — рулетка; 5 — осевая проволока; б — осевая риска; 7 — подвижная марка

Рис.2. Схема перенесения разбивочных осей в котлован отвесами: 1 — обноска; 2 — риски осей; 3 — осевая проволока; 4 — маячные блоки; 5 — причалка; 6 — отвес

В котловане оси закрепляют временными знаками на дне или на откосах. Передачу высот в котлован производят нивелиром непосредственно на дно или по откосам. В глубокие котлованы отметки передают с помощью подвешенной рулетки и двух нивелиров (рис.3).

Рис.3. Схема перенесения проектной отметки на дно глубокого котлована

Из рис.3 видно, что отметка дна котлована

где Нрп — отметка репера; L — длина ленты между линиями визирования нивелиров:

Определение объема грунта при разработке котлована.

Определение объема грунта при разработке котлована необходимо для оперативного контроля фактически выполненного объема земляных работ. Объём грунта зависит от размеров котлована в плане, его глубины, заложения откосов и конструкции. Для котлованов с различным заложением откосов (крутизной откосов) (рис.4,а) можно пользоваться формулой для подсчета объёма обелиска:

где V — объём котлована; h — глубина котлована; а — длинная сторона котлована внизу; а1 — длинная сторона котлована наверху; b — короткая сторона котлована внизу; b1 — короткая сторона котлована наверху.

Рис.4. Схема котлована: а — с различным заложением откосов; б — сложной конфигурации

Для котлованов с одинаковыми заложениями откосов применяют формулу для определения объемов грунта, при использовании которой нет необходимости измерять верхние размеры котлована в плане:

где hab — объем котлована без учета откосов; h(a+b) — объем котлована над откосами без учета углов; с — горизонтальная проекция откосов; 4h/3*c 2 — объем котлована над откосами в углах. Для удобства подсчета эту формулу можно привести к следующему виду:

Для котлованов сложной конфигурации (рис.26,6) и с одинаковыми заложениями откосов используют формулу

где S — площадь нижнего основания котлована; Р — периметр нижнего основания котлована:

Р = (а + b + d + е + g+. ).

Для небольших котлованов с откосами при площади их внизу до 100 м 2 и глубине до 4 м (с целью упрощения подсчета) объем грунта определяется как произведение площади в среднем сечении котлована и его глубины:

Для котлованов с вертикальными стенками и креплениями объем грунта определяют по формуле

Оперативный контроль объема земляных работ по данной методике позволяет снизить трудоемкость этого процесса.

Коэффициент заложения откоса определяется как

Объемы грунта отдельных фигур, располагающихся в пределах насыпи и выемки, V, м 3 , определяют путем умножения площади основания каждой фигуры на среднюю высоту ее рабочей отметки:

где hn – рабочие отметки всех вершин фигуры, в том числе и нулевые, м;

n – количество вершин фигуры, в том числе и нулевые;

hСР – средняя величина рабочих отметок, м;

F – площадь фигуры, м 2 .

Объем грунта в откосах выемки (насыпи) V, м 3 (рис.3), определяется по формуле:

где Lп – периметр сторон насыпи (выемки);

m – коэффициент заложения откоса;

ho.ср – абсолютная величина средней рабочей отметки по периметру выемки (насыпи):

Объем грунта в угловых откосах выемки (насыпи) V, м 3 , определяется по формуле:

где h – высота пирамиды, м.

Рис.3. Определение объёмов грунта в откосах выемки (насыпи)

при заложении m=0,5

На основании расчетов заполняется таблица 1. При отсыпке насыпи учитывают остаточное разрыхление грунта. Ввиду того, что при укладке насыпи и интенсивном уплотнении его катками не удается достичь естественной плотности грунта, то для укладки насыпи объемом Vн требуется объем грунта равный V/К, где V – объем грунта естественной плотности; К — коэффициент остаточного разрыхления (для насыпного грунта принимаем К=1,04)

Таблица 1.

Расчет объемов грунта насыпи и выемки

Общий объем насыпи и выемки находится как сумму объемов грунта отдельных фигур, лежащих в пределах планируемой площадки.

Читайте так же:
Как определить плотность грунтовки

– объем грунта в откосах выемки:

– объём грунта в откосах (кроме угловых):

– объем грунта в угловых откосах:

– объем грунта в откосах насыпи:

– объём грунта в откосах (кроме угловых):

– объем грунта в угловых откосах:

Для принятия решения об устройстве земляного сооружения (общего котлована под фундаменты, траншей под ряды фундаментов или отдельных котлованов под каждый фундамент) вычерчиваются продольные профили отдельных котлованов под каждый фундамент по рядам в обоих направлениях (см. рис.4а и ). При различном шаге наружных и внутренних колонн, рисунков будет три.

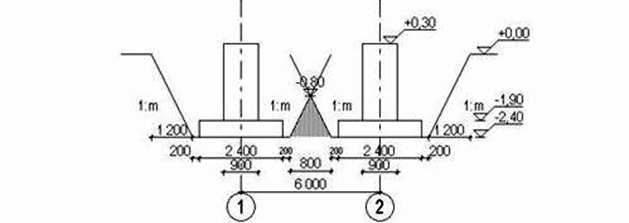

Рис.4а. Продольный профиль разреза фундаментов (фрагмент)

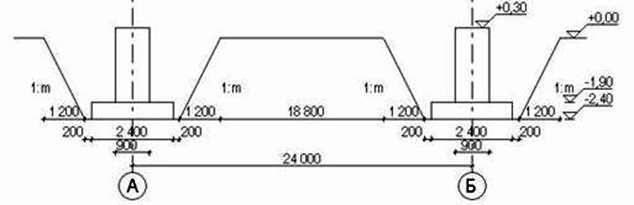

Рис.4б. Поперечный профиль разреза фундаментов (фрагмент)

Земляное сооружение проектируется с учетом крутизны откосов для данного вида грунта и глубины заложения фундамента. Возможны три случая:

1. Если точка пересечения линий откоса только в одном направлении выше уровня земли, то в указанном направлении принимают траншеи под каждый ряд фундаментов;

2. Если точка пересечения линий откоса в обоих направлениях ниже уровня земли отрывается общий котлован;

3. Если точка пересечения линий откоса в обоих направлениях выше уровня земли, то принимаются ямы под отдельные фундаменты.

Расстояние от подошвы откоса до близлежащего фундамента с установленной опалубочной формой принимается не менее 0,2м. При необходимости устройства вертикальной гидроизоляции фундаментов это расстояние принимается не менее 0,5м.

При разработке типа выемок под фундаменты следует учитывать возможность подачи материалов, инвентаря и конструкций к фундаментам, расположенным в средней части здания (подъезд автотранспорта и строительных машин). На рис. 4б показан случай, при котором заштрихованную область выбираем, что определяет выбор траншеи в этом направлении.

После определения типа и размеров земляного сооружения в плане, необходимо рассчитать объемы земляных работ при его разработке (V,м 3 ). Для общего котлована и траншей используется формула:

где Нк – глубина котлована по заданию, м; Fн – площадь котлована по низу, м 2 ; Fв – площадь котлована по верху, м 2 ; Fср – площадь котлована на глубине Н /2, м 2 .

При разработке отдельных ям под каждый фундамент их объём определяется по формуле:

Объём грунта на съездах в котлован (пионерная траншея) рассчитывается по формуле:

где b –ширина съезда по низу, м; L – длина съезда, м.

В рассматриваемом примере объём грунта составит:

После возведения фундаментов оставшийся объем котлована в виде пазух заполняется грунтом, который называется обратной засыпкой (Vобр.зас. м 3 ). Её объём определяется по формуле:

где Vф – объем конструкций ж.-б, фундаментов до планировочной отметки, м 3 ; a — коэффициент остаточного разрыхления грунта после уплотнения (для суглинка – 0,03).

СОСТАВЛЕНИЕ БАЛАНСА И ПЛАНА РАСПРЕДЕЛЕНИЯ ЗЕМЛЯНЫХ МАСС

На основании расчетов объемов разрабатываемого грунта составляется баланс грунта на строительной площадке (табл.2.). При недостатке грунта (отрицательный баланс) для устройства планировочной насыпи объем недостающего грунта разрабатывается в карьере, расположенном за пределами площадки, и доставляется автосамосвалами.

Необходимо иметь в виду, что вытесненный фундаментами грунт, может быть уложен в планировочную насыпь.

Коэффициент заложения откоса, α

Положение границы опасной зоны относительно подошвы выемки в случае пригрузки бермы весом строительных машин может быть определено через наименьшее допустимое приближе­ние опоры крана 1н (конца шпалы, гусеницы, колеса) к основанию откоса по табл. 3..

Наименьшее допустимое расстояние до подошвы траншеи

Наименьшее допустимое расстояние 1н, м

для грунта (ненасыпного)

Задача. Требуется определить положение границы опасной зоны на берме выемки глубиной 3 м в суглинистых фунтах.

1. По исходным данным находим по табл. 2 значение коэф­фициента заложения α =0,5.

2. Вычисляем след плоскости скольжения от возможной призмы обрушения на берме, свободной от нагрузки:

1н = 1,2 · 3 · 0,5+ 1 =2,8 м.

3. По табл. 3 наименьшее допустимое приближение к по­дошве незакрепленного откоса 1н = 3,25 м, в котором учитывается дополнительная пригрузка бермы массой строительной машины (крана).

4. Принимаем положение границы опасной зоны для двух случаев:

берма выемки свободна от нагрузки — 1н = 2,8 м;

берма выемки имеет нагрузку — 1н = 3,25 м.

Порядок выполнения работы

Внимательно изучите методики расчета опасных зон.

Получите задание от преподавателя и выполните расчет опасных зон для:

А). башенного крана при подъеме груза на высоту 10м, массе 1,8т, угловой скорости вращения 0,2; 4; 0,8 С -1 .

Б). выемок глубиной 1,2; 5м в глинистых почвах.

3. Подготовьте отчет.

Практическая работа №14

Расчет выбросов от передвижных источников

Цель работы: освоить методику расчета выбросов от передвижных источников выбросов

Теоретические положения

Методика устанавливает порядок расчета выбросов загрязняющих веществ от передвижных источников дорожной техники.

Инвентаризация выбросов представляет собой систематизацию сведений о распределении источников по территории, количестве и составе выбросов загрязняющих веществ в атмосферу.

Расчет валовых и максимально разовых выбросов загрязняющих веществ проводится с использованием удельных показателей, т.е. количества выделенных загрязняющих веществ, приведенных к единицам времени и оборудования, массе расходуемых материалов.

Удельные показатели выделения загрязняющих веществ от производственных участков приведены на основании результатов исследований и наблюдений, проведенных различными научно-исследовательскими и проектными институтами.

К передвижным источникам относятся:

— легковые и грузовые автомобили, автобусы, специальные автомобили (автобетономешалки, цементовозы, битумовозы, поливомоечные, уборочные, снегоочистительные и т. п.),

Читайте так же:
Изготовить грунтовку белого цвета

— дорожно-строительные машины (ДМ) (тракторы, автогрейдеры, экскаваторы, асфальто-укладчики, катки, корчеватели, бульдозеры, фрезы и т.п.).

Расчет валовых и максимально разовых выбросов от всех групп автомобилей проводится в соответствии с действующей методикой.

Расчет выбросов от дорожно-строительных машин (ДМ) проводится по основным загрязняющим веществам, содержащимся в отработавших газах дизельных и пусковых бензиновых двигателей: углерода оксид (СО), углеводороды (СН), азота оксид (в пересчете на NO2), твердые частицы (сажа — С), ангидрид сернистый (серы диоксид – SO2), свинец и его неорганические соединения (в пересчете на свинец)).

Все рассматриваемые ДМ условно разбиты на категории в зависимости от номинальной мощности установленного дизельного двигателя. Запуск дизельных двигателей, установленных на ДМ (кроме 1-й категории), часто производится с помощью пусковых 2-х тактных бензиновых двигателей или пусковых установок с 4-х тактными бензиновыми двигателями. На их долю приходится значительная часть суммарных вредных выбросов за период запуска, прогрева и выезда машин с территории предприятия.

Выброс i-го вещества одной машины к-й группы в день при выезде с территории предприятия Mik, и возврате M»ik рассчитывается по формулам:

Mik = (mnik · tn + mnpik · tпр + mgвik · tgв1 + mxxik · txxl) 10 -6 , т (1)

M»ik = (mвik · tgв2 + mxxik · txxl2 10 -6 , т (2)

где mnik — удельный выброс i-го вещества пусковым двигателем, г/мин;

mnpik — удельный выброс i-го вещества при прогреве двигателя машины к-й группы, г/мин;

mgвik — удельный выброс i-го вещества при движении машины к-й группы по территории с условно постоянной скоростью. г/мин;

mxxik — удельный выброс i-го компонента при работе двигателя на холостом ходу. г/мин:

tn, tпр — время работы пускового двигателя и прогрева двигателя, мин;

tgв1, tgв2 — время движения машины по территории при выезде и возврате, мин;

tхx1, txx2 — время работы двигателя на холостом ходу при выезде и возврате = 1 мин.

При расчете выбросов от ДМ, имеющих двигатель с запуском от электростартерной установки, член mnik · tn из формулы (1) исключается.

Так как по мере прогрева двигателя выбросы СО, СН и С уменьшаются, величина mnpik представляет собой оценку среднего удельного выброса за время прогрева tпр.

Значения mnik, mnpik, mgвik и mxxik приведены в таблицах 2.1 — 2.4. Приведенные в таблицах данные получены на основе статистической обработки результатов фактических измерений выбросов двигателей внутреннего сгорания и отражают категорию двигателя по мощности, а также учитывают температурные условия, характеризующие различные времена года.

Периоды года (холодный, теплый, переходный) условно определяются по величине среднемесячной температуры. Месяцы, в которых среднемесячная температура ниже -5°С, относятся к холодному периоду, месяцы со среднемесячной температурой выше +5°С — к теплому периоду и с температурой от -5°С до +5°С — к переходному. Для предприятий, находящихся в разных климатических зонах, продолжительность условных периодов будет разной. Влияние периода года учитывается только для выезжающей техники, хранящейся при температуре окружающей среды.

Расчет выбросов для ДМ, хранящихся на закрытых отапливаемых стоянках, производится по показателям, характеризующим теплый период года, для всего расчетного периода.

Время пуска дизельного двигателя с помощью пусковых двигателей и установок tn также зависит or температуры окружающей среды и принимается по таблице 2.5.

Время, затрачиваемое ДМ при движении по территории предприятия tgв, определяется путем деления пути, проходимого машиной от центра площадки, выделенной для стоянки данной группы машин, до выездных ворот (при выезде) и от въездных ворот до центра стоянки (при возврате) на среднюю скорость движения по территории предприятия. Средние скорости при въезде и выезде приведены в таблице 6.

Валовый годовой выброс i-го вещества ДМ рассчитывается для каждого периода года по формуле:

т/год (3)

где Dфк — суммарное количество дней работы ДМ к-й группы в расчетный период года ;

20. "ПОТ РО 14000-005-98. Положение. Работы с повышенной опасностью. Организация проведения" (утв. Минэкономики РФ 19.02.1998) (вместе с "Порядком заполнения наряда-допуска")

20. Требования безопасности при производстве земляных работ

20. Требования безопасности при производстве земляных работ

20.1. Производство земляных работ в зоне расположения подземных коммуникаций (электрических кабелей, кабелей связи, газопроводов и др.) допускается только с письменного разрешения организации, ответственной за эксплуатацию этих коммуникаций. К разрешению должен быть приложен план (схема) с указанием расположения и глубины заложения коммуникаций.

20.2. До начала земляных работ, независимо от места их проведения, на промплощадке и прилегающей территории перед разрытием шурфов, котлованов или траншей необходимо:

20.2.1. Место работ надежно оградить по всему периметру; в дневное время у места работы выставить предупредительные знаки на расстоянии 5 м со стороны движения транспорта.

20.2.2. С наступлением темноты установить на ограждении с лобовой стороны на высоте 1,5 м сигнальный красный свет, а место работы осветить прожекторами или переносными электрическими лампочками, установленными на высоте не менее 2 м. Электрошнур должен иметь исправную изоляцию и находиться в резиновом шланге, на электролампы должны быть надеты предохранительные сетки.

20.3. При работе возле железнодорожных путей необходимо ограждение котлована устанавливать в зависимости от габарита подвижного состава и кривизны пути. Крепление котлована вблизи железнодорожных путей применять обязательно.

Читайте так же:
Как отмыть с ламината пятна грунтовки

20.4. При рытье котлована или траншеи необходимо оставлять по краям их свободные проходы (бровки) шириной не менее 0,5 м.

20.5. В грунтах с естественной влажностью (при отсутствии грунтовых вод), а также в зависимости от характера грунта допускается рыть траншеи и котлованы с вертикальными стенами без откосов и креплений глубиной в пределах, приведенных в табл. 13.

ДОПУСТИМАЯ ГЛУБИНА КОТЛОВАНОВ И ТРАНШЕЙ С ВЕРТИКАЛЬНЫМИ
СТЕНКАМИ БЕЗ ОТКОСОВ

20.6. Рытье траншей котлованов на глубину, превышающую указанную в таблице, надлежит производить с креплением вертикальных стенок или с устройством откосов.

Во всех случаях при устройстве крепления верхняя часть его должна выступать над кромкой траншеи или котлована не менее чем на 15 см.

20.7. Наибольшая допустимая крутизна откосов траншей и котлованов (при условии естественной влажности и отсутствии грунтовых вод) принимается в соответствии с табл. 14.

ДОПУСТИМАЯ КРУТИЗНА ОТКОСОВ ТРАНШЕЙ И КОТЛОВАНОВ

Примечания. 1. При глубине выемки более 5 м крутизна откосов устанавливается расчетом.

2. Крутизну откосов в переувлажненных грунтах следует уменьшить против указанных в таблице величин до 1:1 (45°).

3. Запрещается разрабатывать без креплений переувлажненные, песчаные, лессовидные и насыпные грунты.

20.8. Крепление вертикальных стен траншей и котлованов должно производиться щитами в соответствии с указаниями, приведенными в табл. 15.

КРЕПЛЕНИЕ СТЕНОК КОТЛОВАНОВ И ТРАНШЕЙ В ЗАВИСИМОСТИ
ОТ ГРУНТА

20.9. Крепление котлованов и траншей глубиной до 3 м, как правило, должно быть инвентарным и выполняться по типовым проектам. При отсутствии инвентарных и типовых деталей для крепления котлованов и траншей глубиной до 3 м следует:

20.9.1. Применять доски толщиной не менее 4 см в грунтах песчаных и повышенной влажности, закладывая их за вертикальные стойки по мере углубления.

20.9.2. Устанавливать стойки креплений не реже чем через 1,5 м.

20.9.3. Размещать распорки на расстоянии одна от другой по вертикали не более 1 м; под концами распорок (сверху и снизу) прибивать бобышки.

20.9.4. Выпускать верхние доски креплений над бровками выемок не менее чем на 15 см.

20.9.5. Усиливать крепления (распорки), на которые опираются полки, предназначенные для переброски грунта, и ограждать эти полки бортовыми досками высотой не менее 15 см.

20.10. Крепление вертикальных стенок котлованов и траншей глубиной более 3 м должно выполняться, как правило, по индивидуальным проектам.

20.11. Разборка креплений должна производиться под непосредственным наблюдением ответственного производителя работ.

Разборку следует производить снизу вверх по мере обратной засыпки грунта.

20.12. При выполнении земляных работ необходимо обеспечить систематический контроль за состоянием грунта траншей и котлованов.

20.13. При обнаружении в откосах крупных камней работники должны быть удалены из опасных мест, а камни спущены к подошве откоса или удалены.

20.14. Вскрытые для производства работ камеры и участки подземных теплопроводов должны быть закрыты прочными и плотными щитами или ограждены.

20.15. Через траншеи и котлованы, вырытые на площадках, проездах, проходах и в других местах движения людей, должны устраиваться переходы шириной не менее 0,7 м, огражденные с обеих сторон перилами высотой не менее 1 м с обшивкой по низу бортов шириной не менее 10 см.

20.16. Опускаться в траншеи, котлованы следует только по лестницам.

20.17. При наличии в местах раскопов электрокабелей нельзя пользоваться ударным инструментом: ломом, киркой, пневматическими лопатами и т.п. Работы следует производить в присутствии работника кабельной сети, соблюдая осторожность для предотвращения повреждения кабеля и поражения работников электротоком.

20.18. При обнажении кабеля необходимо подвесить его во избежание разрыва, становиться на кабель строго запрещается. Если работы продолжительны, кабель необходимо зашить в деревянный короб. На короба, закрывающие откопанные кабели, надлежит вывешивать плакаты: «Стой: высокое напряжение» или «Стой: опасно для жизни».

20.19. Бросать в котлован инструмент или материал воспрещается. Его необходимо опускать на веревке или передавать из рук в руки. Находиться под опускаемым в котлован грузом запрещается.

20.20. Если при производстве земляных работ обнаружится запах газа, работы должны быть немедленно прекращены, а работники удалены из опасных мест впредь до выяснения и устранения причин появления газа.

Дальнейшее производство работ при возможности появления газа допускается только при обеспечении постоянного контроля за состоянием воздушной среды и обеспечении работников необходимым количеством противогазов.

Работники в этом случае до начала работ должны быть проинструктированы о порядке производства работ в загазованной зоне.

20.21. Во избежание взрыва курить, работать паяльной лампой и другими устройствами, связанными с применением открытого огня, в траншеях, вблизи которых находится газопровод или возможно скопление газа, запрещается.

20.22. Участки, на которых производится электропрогрев грунта, должны быть ограждены, а на ограждения должны быть подвешены предупредительные сигналы. В темное время суток прогреваемая площадка должна быть освещена.

Для электроподогрева грунта естественной влажности допускается напряжение не свыше 380 В.

20.23. На участках, находящихся под напряжением, запрещается пребывание посторонних лиц.

Электроподогрев должен обслуживаться электромонтером, имеющим соответствующую квалификационную группу.

20.24. Временные линии от трансформатора к подогреваемым участкам должны выполняться изолированным проводом соответствующего сечения, укладываемого на козлах высотой не менее 0,5 м от земли.

20.25. При прогреве грунта дымовыми газами, горячей водой или пропариванием должны приниматься меры, предохраняющие работников от ожогов.

Читайте так же:
Как открыть банку с грунтовкой

20.26. При поверхностном оттаивании грунта с использованием горячего газа необходимо принятие мер, исключающих отравления работников и взрыв газа.

20.27. За безопасность работ, производимых на трассе действующих тепловых сетей, ответственность несет та организация, которая производит работы, и эти работы разрешается производить только после согласования с организацией, эксплуатирующей или владеющей этими сетями.

Определение объемов и обмер земляных работ

Работа землекопов оплачивается в зависимости от количества выработанного ими грунта, подсчитанного в кубических метрах. Рассмотрим несколько примеров простейших вычислений объемов работ.

gruntovie-vodi-builder

Расчет объемов рытья траншеи

Пример 1. Рабочие роют траншею с вертикальными стенками (рис. 10). За день бригада прошла 15 м траншеи. Если в начале траншеи глубина была равна 5,0 м, а в конце 4,0 м, ширина траншеи по дну и поверху — 3,0 м, то объем работ находится так: Определяем две площади поперечного сечения траншеи:

1. В месте начала работ 3*5= 15 кв.м;

2. В месте окончания работ 3*4= 12 кв.м;

uchastok-viritoy-transhei

Средняя площадь поперечного сечения траншеи получается, если сложить обе площади и разделить пополам:

Если эту среднюю площадь умножить на длину траншеи, пройденную бригадой, то получим:

13,5*15= 202,5 куб. м.

Это и будет искомый объем проделанной бригадой работы за день.

Расчет объема выемки

Пример 2. Сделана выемка для железнодорожного пути. Длины выемки — 20 м. Ширина выемки по дну — 6,0 м. Откосы сделаны с уклоном 1:2 (рис.11). Глубина выемки в одном конце 5 м, а в другом — 4 м.

Ширина выемки поверху равна ширине по дну плюс удвоенная длина заложения откоса. При откосе 1:2 заложение откоса равно двойной глубине выемки. Значит в одном конце ширина выемки поверху будет:

а в другом конце:

Площадь поперечного сечения выемки с откосами равна площади трапеции или половине суммы ширины по дну и ширины поверху, умноженной на высоту. Тогда площадь поперечного сечения в одном конце будет:

а в другом: (6+26)/2*5=80 кв.м.

uchastok-viemki

Для того, чтобы получить объем, надо среднюю площадь поперечного сечения выемки умножить на длину ее (20 м).

Средняя площадь равна половине суммы площадей в начале и в конце участка выемки, т.е.:

Если помножить эту среднюю площадь на длину выемки получим:

68*20 = 1360 куб. м.

Это и есть объем выемки.

Расчет объема насыпи

Пример 3. Найти объем насыпи длиной в 50 м, если ширина ее поверху равна 10 м, крутизна откосов 1:1, высота насыпи в начале 2 м, а в конце — 4 м (рис.12). Ширина основания насыпи будет:

  • в начале 10+2*(1*2)=14 м,
  • в конце: 10+2*(1*4)=18 м,

а площадь поперечного сечения:

в начале: (10+14)/2*2=24 кв. м,

в конце: (10+18)/2*4=56 кв. м.

Средняя площадь поперечного сечения насыпи будет:

а объем: 40*50=2000 куб. м.

uchastok-nasipi-ris.12-3

Котлованы могут быть различного очертания в плане. Объем котлованов получается, если среднюю площадь котлована умножить на его глубину.

Расчет объема котлована под здание

razmeri-kotlovana-ris-13-1

Пример 4. Найти объем котлована под здание, если глубина котлована равна 2,0 м, размеры по дну 10х5, а откосы стенок имеют крутизну 1:1, (1:1,25) рис.13. Площадь дна котлована равна 10х5=50 кв. м. Площадь верхнего сечения котлована равна:

[10+2*(1,25*2,0)]х[5+2*(1,25*2,0)]=15х10=150 кв. м.

Средняя площадь котлована равна:

Расчет объема круглого котлована

Пример 5. Найти объем круглого котлована под дымовую трубу котельной. Глубина котлована — 5 м, стенки — отвесные, диаметр котлована равен 10 м. В этом случае объем равен площади дна котлована, умноженной на его глубину. Смотрите рис. 14.

kotlovan-krugloy-formi-ris-14

Площадь круглого дна равна диаметру его, умноженному на самого себя и еще на число 3,14 (π) и поделенному на 4, т.е.:

(10х10х3,14)/4=314/4=78,5 кв. м,

а объем котлована будет равен:

78,5х5=392,5 куб. м.

Чем более неровна поверхность земли, тем меньше должно быть расстояние между смежными поперечными профилями выемок и насыпей при подсчете их объемов.

На рис. 15 показано, в каких местах надо брать поперечные площади насыпи при сильно волнистой поверхности земли. На рис.15 1, 2, 3 и. т. д. означают те места, где надо брать площади, а l¹, l² и. т. д. — расстояние между ними.

Объем участка II насыпи будет равен площади 2+ площадь 3, деленной пополам и умноженной на расстояние l².

obmer-nasipi-na-silno-holmistoy-mestnosti

Объем всей насыпи равен сумме объемов участков I, II, III и. т. д.

Простейшими приборами для измерения длины, ширины и высоты земляного сооружения является мерная лента и рулетка.

Мерная лента делается из тонкой стали шириной 2-3 см. Длина ленты — 20 м. Лента разделена на метры, полуметры и дециметры (дециметр равен 10 см) (рис. 16).

mernaya-staliynaya-lenta-ruletka

Рулетка — это тесьма длиной 5, 10 или 20 м, заключенная в футляр, в котором она наматывается на ось, пропущенную поперек футляра (рис. 17). Деления на тесьме имеются метровые, дециметровые и сантиметровые.

Оптимальным вариантов для замера в данный момент является лазерная рулетка и теодолит с нивелиром.
