Защита кабельных линий слоем кирпича

Исполнительная

Прокладка кабеля скрыто (в траншее, в кабельном канале, в блочной канализации, в фальш-полу). Эти работы освидетельствуются актом ОСР ПРИЛОЖЕНИЕ № 3 rd11-02-2006 который заменяет все формы актов скрытых работ по ведомствам (кроме по ЭХЗ, думаю родные освидетельствуют полнее). С актом по форме 17 ВСН 123-90 по электрике примерно такая же история как и с траншеями, каналами и блоками. В комиссии по форме есть только генподрядчик без технического надзора, т.е. в случае канализации из труб это строительное сооружение без кабеля, а кабельная канализация – это тоже самое, только с кабелем. Это значит, что данные виды работ мы по этому акту должны передавать генподрядчику для засыпки или закрытия каналов или блоков. Если есть возможность замените этот акт на стандартный ОСР, если его все-таки требуют, прямо в форме зачеркните генподрядчик и напишите сверху технический надзор, потому как содержание форм и их подстрочников нельзя менять, но можно вычеркнуть и вписать что нужно. Согласно п.1.8 ВСН 123-90: «Записи в формах приемо-сдаточной документации должны быть четкими и ясными без помарок и подчисток. При необходимости внесения изменений следует ненужное зачеркнуть и рядом сделать правильную запись». А так же согласно п.2.3 ВСН 478-86: «При необходимости в составлении форм могут участвовать представители предприятия изготовителя технологического оборудования и трубопроводов, пуско-наладочной, проектной и комплектующей организаций».

Прокладка кабеля в траншее . Если кабель ложится в траншею которую копала другая организация, то вы должны ее принять по акту приемки траншеи, в свою очередь та что копала должна оформить акт ОСР на разработанную траншею (если копаем мы же, то достаточно одного акта ОСР на разработку без приемки). Освидетельствуется или принимается траншея без постели потому как это разные виды работ и постель состоит из двух частей.

Устройство постели . Ее устройство состоит из нижней части под кабелем 100мм и верхней части над кабелем еще плюс 100мм. Делается очищенным грунтом или песком (если есть указания в проекте, если нет – то грунтом). Оформление отдельного акта ОСР на постель это не правильно, так как все это является составной частью прокладки кабеля в траншее, производится единовременно с прокладкой кабеля и его защитной, в одном месте и одной бригадой. Поэтому записи в разделе 5 ОЖР будет достаточно, а иногда и ее не нужно.

Защита трубой . Как правило, кабель в траншее на пересечениях защищен трубой, при этом отдельного акта на эту трубу не нужно, потому как работы выполняются одновременно и чтобы не ввести в заблуждения технадзора в названии пишите «Проложен кабель в защитной трубе в траншее…» или просто «проложен кабель в транше…» а не «смонтирована защитная труба, проложен кабель в траншее…». Вот на монтаж защитной трубы перед разработкой траншеи или прокол через а/дорогу или ж/д переезд обязательно должен оформляться акт ОСР.

Защита кирпичом или сигнальной лентой . До защиты нужно сверху постели насыпать еще 150-250мм грунта вручную чтобы было всего 250-350мм от кабеля. Если еще и на это ТН потребует акта ОСР, то ваще плохо.

Засыпка . Я никогда не оформляю засыпку потому как если есть акт ОСР на проложенный кабель, то после этого разрешается засыпка, а после засыпки все. Кто хочет чтобы оформлялась туча бумаги на то что не нужно, тот конечно грит что разрешается благоустройство кому то (не нам) или еще что то, хотя эксплуатации это не нужно если они видят что все засыпано.

Если ТН требует на каждую операцию свой акт ОСР (на постель, на трубы, на кабель, на верхний слой постели, на засыпку первым слоем земли, на защиту кирпичом или сигнальной лентой) – мягко намекните на его неправоту, показав СНиП 3.05.06-85: «3.70. Проложенный в траншее кабель должен быть присыпан первым слоем земли, уложена механическая защита или сигнальная лента, после чего представителями электромонтажной и строительной организаций совместно с представителем заказчика должен быть произведен осмотр трассы с составлением акта на скрытые работы», и, объяснив ему, что прокладка кабеля со всеми присыпками, защитами и т.п. в траншее это одна технологическая часть. Оформления десятка актов со схемами на одну траншею может придумать заставить делать только человек работавший на стройке, где кабеля в земле было от силы одна-две линии, тогда конечно, можно на расслабоне работать и гнуть пальцы типа ТН заставил подрядчика все «правильно» оформить. На крупных объектах, где этих траншей будет штук сто такую роскошь просто нельзя себе позволить.

Читайте так же:
Зазор между шамотными кирпичами

Акт оформляется в день засыпки траншеи. При этом, для удобства чтобы не разводить кучу бумаг старайтесь писать засыпку не по факту – кусочками за несколько дней, а подкорректировав в общем журнале объемы, а так же в актах со схемами, засыпайте все разом одним днем или если не получается большими кусками.

Если в траншее с кабелем будет соединительная муфта – укажите это в акте и на исполнительной схеме. Для силовых муфт потребуется запись в журнале монтажа кабельных муфт напряжением выше 1000В, для оптики – паспорт. Обратите особое внимание правильности выполнения соединительных муфт (котлован, запасы кабеля).

В акте и на исполнительной схеме на кабель не пишите длину кабеля, можете указать на схеме только длину траншеи, так как оформляются только цельные части работ, здесь единственное исключение для ЭХЗ – там практически весь кабель в земле и поэтому длина указывается в акте.

С выходом новых РД, вышеуказанные акты скорее всего меняются на приложение 3 РД11-02-2006.

Если ТН начинает фантазировать на счет кабельных каналов, кабельной канализации или канализации из труб, покажите ему типовую серию А6-92 и А3-92. В А5-92 найдете кучу полезной инфы и эскизов для рисования разрезов исполнительных схем в траншее, типов этих траншей и даже как кирпичом защищать.

10. Защита кабельных линий

Основными видами повреждений кабельных линий, требующих отключения, являются однофазные на землю или междуфазные КЗ.

Большое влияние на характер протекания процесса при поврежде­нии оказывает режим работы нейтрали (см. гл. 2). Так как кабельные сети напряжением б. 10 кВ работают с изолированной или зазем­ленной через реактор нейтралью, замыкание одной фазы на землю не является аварийным режимом, требующим немедленного отклю­чения. Поэтому защиту от замыканий одной фазы на землю в сетях напряжением б. 10 кВ делают в большинстве случаев на сигнал.

В сетях напряжением 0,4 кВ с глухозаземленной нейтралью за­мыкание на землю одной фазы является однофазным КЗ и должно отключаться защитой, причем токи однофазного КЗ имеют значе­ния, соизмеримые с токами рабочих режимов. Поэтому для выпол­нения защиты от однофазных КЗ часто используются составляю­щие нулевой последовательности, так как. при этом не надо отстра­ивать защиту от рабочих токов.

В соответствии с ПУЭ защита кабельных линий напряжением до 1 кВ в большинстве осуществляется плавкими предохранителя­ми, которые отключают поврежденную линию в течение первого полупериода прохождения трехфазного тока КЗ. Кроме того, ка­бельные линии напряжением до 1 кВ защищают с помощью авто­матических выключателей. На кабельных линиях напряжением б. 10 кВ должна быть пре­дусмотрена защита от однофазных замыканий на землю, в качестве которой применяется максимальная токовая защита (МТЗ) нуле­вой последовательности; фильтром тока нулевой последовательно­сти служит трансформатор тока нулевой последовательности (ТНП). Появление токов нулевой последовательности объясняется нарушением симметрии емкостных токов и фазных напряжений. Ток срабатывания защиты

(4)

где Iол — ток нулевой последовательности, обусловленной емкостью линии; kOTC — коэффициент отстройки, зависящий от типа реле, kOTC= 4. 5 (для защит без выдержки времени), kOTC = 2. 2,5 (для защит с выдержкой времени с учетом перемежающего характера замыкания).

Для того чтобы МТЗ нулевой последовательности не сработала ложно, принимают специальные меры, а именно: воронку, броню и оболочку кабеля на участке от воронки до ТНП изолируют от зем­ли, а заземленный провод присоединяют к воронке кабеля и про­пускают через отверстие магнитопровода ТНП в направлении ка­беля. При таком исполнении цепей защиты токи, проходящие по броне и проводящей оболочке кабеля, компенсируются токами, возвращающимися по заземляющему проводу. Если этого не пре­дусмотреть, то при однофазном замыкании на землю токи повреж­дения могут замыкаться как через землю, так и по проводящей обо­лочке кабеля, в том числе и неповрежденного, расположенного вблизи поврежденного. Это может вызвать срабатывание защиты неповрежденного кабеля.

Рассмотренная выше защита от замыкания на землю реагирует на токи замыкания прямой последовательности установившегося режима. Для избирательной сигнализации замыканий на землю в кабельных сетях напряжением б. 10 кВ с нейтралью, заземленной через реактор, применяются устройства сигнализации замыканий на землю (УСЗ): УСЗ 2/2, УСЗ-ЗМ, УСЗ-3, которые реагируют на содержание высших гармоник в установившемся токе нулевой пос­ледовательности при однофазных замыканиях на землю. Устрой­ство устанавливается на каждой линии и срабатывает на сигнал на поврежденной линии, так как именно на поврежденной фазе линии уровень высших гармоник максимален. Для сетей с изолированной нейтралью при малых токах замыкания на землю УСЗ может не сра­ботать. Поэтому для таких сетей применяют более простую защиту с использованием чувствительного полупроводникового реле типа РТЗ-50.

Читайте так же:
Кирпич класс средней плотности кирпича

Для защиты от междуфазных КЗ кабельных линий напряжением выше 11 кВ в сетях с односторонним питанием применяют МТЗ и токовую отсечку (ТО).

Для защиты от токов КЗ, которая всегда действует на отключе­ние защищаемой цепи, ток срабатывания, т.е. минимальный ток, при котором защита срабатывает,

(5)

где Imax -максимальный рабочий ток защищаемой сети; kСЗ — коэф­фициент, учитывающий толчки тока от самозапуска электродвига­телей, kСЗ .3 = 1,2. 2,4;

kOTC= 1,05. 1,4 (меньшие значения относятся к электронным реле).

Выбранный ток срабатывания проверяют на требуемую чувстви­тельность защиты:

(6)

где kЧ коэффициент чувствительности, kЧ> 1,5 для основной защиты и kЧ >. 1,2 для резервной защиты; Iк min — минимальный ток КЗ, т. е. ток двухфазного КЗ IK определяемый по трехфазному току КЗ IK

(7)

Если выдержка времени МТЗ при КЗ в основной зоне защиты слишком велика, то дополнительно к МТЗ применяют токовую от­сечку. Ток срабатывания ТО выбирают по следующему выражению:

(8)

где Iпо — действующее значение периодической слагаемой тока КЗ в первый период в конце основной зоны защиты; kOTC = 1>05. 1,6.

Токовая отсечка является быстродействующей защитой и может срабатывать от толчков тока намагничивания, возникающих при включении силовых трансформаторов защищаемой цепи. Поэтому должен удовлетворять условию:

(9)

где — сумма номинальных токов силовых трансформаторов, питаемых по защищаемой цепи; kHAM — коэффициент, учитывающий бросок тока намагничивания силовых трансформаторов, kHAM = 3. 5;

если ТО имеет выдержку времени (обычно tС.З = 0,5. 1 с), то kHAM = 1.

После выбора и схемы включения трансформаторов тока определяют зону действия отсечки, которая для линий должна быть не менее 15 . 20% их длины.

Если у ТО kЧ< 1,5, то ее дополняют пусковым органом мини­мального напряжения.

Избирательность МТЗ обеспечивается только в радиальных се­тях с односторонним питанием, в то время как ТО может приме­няться в сети любой конфигурации с любым источником питания. Существенным недостатком ТО является то, что она защищает толь­ко часть линии (ТО без выдержки времени), а поэтому не может быть основной защитой линии.

Рис. 8. Принципиальная схема двухфазной двух релейной защиты линии от междуфазных КЗ (максимальная токовая защита)

Рис. 9. Принципиальная схема двухфазной одно-релейной защиты линии от междуфазных КЗ (максимальная токовая защита)

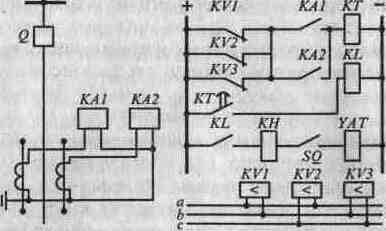

Рис.10. Принципиальная схема защиты линии от междуфазных КЗ с пус­ком от реле минимального напряжения (максимальная токовая защита):

KV1, KV2, KV3 — реле минимального напряжения, питающиеся от измерительного транс­форматора ТН (на рисунке показана его первичная обмотка а, ь, с)

Рис. 11. Принципиальная схема защиты линии от междуфазных КЗ (токо­вая отсечка без выдержки времени)

На рис. 8, 9, 10, 11 приведены принципиальные схе­мы защиты кабельных линий напряжением б. 10 кВ.

Защита кабелей от коррозии

Коррозия оболочки кабеля появляется самопроизвольно при взаимодействии с агрессивной окружающей средой. Этому процессу подвергаются любые материалы, скорость разрушения зависит от их физико-химического состояния.

Причины коррозии

Разрушение защитного кожуха кабеля по процессу протекания разделяют на несколько видов.

Электрокоррозия

Блуждающие, непостоянные токи, проходящие через грунт, генерируются в нем под влиянием внешних источников, при этом часть их входит в защитный кожух провода. Внешним источником служит электротранспорт и все разновидности рельсовых дорог.

При входе тока в кабель ( в кабельном лотке ) создается катодная зона с отрицательным зарядом относительно грунта. Она не опасна для металлических деталей.

В месте, где блуждающий ток покидает провод, частички металла уходят в грунт. Это зона с положительным зарядом – анодная. На этом этапе все металлические предметы подвергаются коррозии.

Электрохимическая

Содержащиеся в почве химические элементы, взаимодействуя с покрытием кабеля, образуют гальванические пары. Состав грунта неоднороден, поэтому электродвижущая сила паров неодинакова. Эта связь вызывает уравнительный ток, который проходит по кабелю и замыкается на отдельных участках грунта.

Читайте так же:
Гост кирпича облицовочного желтого

Создается почвенный электролит, который вызывает коррозию оболочки кабеля, что усугубляется появлением биокоррозии — она развивается на фоне жизнедеятельности микроорганизмов.

Атмосферная

Окисление стальной оболочки под воздействием высоких температур, кислорода и повышенной влажности называют атмосферной коррозией. Она бывает:

  • Сухая (газовая). Протекает при влажности менее 60%, механизм разрушений – химический;
  • Влажная. При критической влажности – более 70% появляется ржавчина, которая удерживает влагу на поверхности оболочки.

Загрязнение атмосферы химическими соединениями увеличивает скорость разрушения металла.

Виброкоррозия

Вблизи дорог, мостов и оживленных магистралей создается повышенная вибрация. Она нарушает целостность кристаллов верхнего слоя металла по границам зерен и вызывает «межкристаллитную» коррозию проложенного в этих местах кабеля. При вибрации наиболее уязвима свинцовая оболочка. Не допустить сильного разрушения поможет установка амортизации.

Методы борьбы с коррозией

Вначале устанавливают причину коррозии, проверяют состояние грунта при помощи лабораторных исследований и измерительных приборов. На основе полученных результатов обеспечивают условия для защиты кабеля от коррозии. Для этого применяют:

  • катодную поляризацию – искусственно создают отрицательный заряд по всей протяженности провода;
  • электродренаж – метод перенаправления блуждающего тока к первоисточнику;
  • метод протекторной защиты – стержень ферромагнитного сплава устанавливают в землю и присоединяют к кабельному покрытию.

Чтобы увеличить переходное сопротивление между рельсовой дорогой и грунтом, шпалы пропитывают маслянистым креозотом.

Способы защиты

Алюминиевая оболочка разрушается при всех видах поляризации. Надежной защитой для нее будет покрытие несколькими слоями винилхлоридной ленты или размещение кабеля в пластмассовую трубу. Для защиты применяют муфты: «БП», «ШП», «ПЛШВ».

Для свинцовой оболочки создают катодную зону с отрицательным полем по отношению к земле и покрывают защитой: «БЛ», «Б2Л», «ПШВ». Неметаллическую оболочку покрывают слоем «Б», «П», а непокрытый кабель – «БбШП», «БбШВ».

Предотвратить коррозийный процесс и защитить кабельный покров от доступа влаги и кислорода можно при помощи краски или полимерного укрытия (АаШВ).

Зону прокладки кабеля выбирают с минимальным содержанием извести и грунтовых вод. Если это невозможно, помещают провода в пластмассовый кожух или асбестовые трубы.

Неплохой способ защиты кабеля от коррозии – покрытие его нержавеющей сталью или напыление на оболочку более устойчивого к разрушениям металла.

Защита кабелей от механических повреждений.

Применяемые материалы. Для защиты кабелей от механических повреждений над слоем засыпки укладывают железобетонные плиты или глиняный обыкновенный кирпич, так же применяются защитно-сигнальные листы из полимерных материалов типа ЛПЗС, ленты типа ЛЗС (лента защитно-сигнальная) и ЛС (лента сигнальная).

абв

Рисунок. Защита кабелей от механических повреждений: а – ж/б плиты; б – с помощью глиняного кирпича; в – с помощью ЛПЗС.

Сигнальная лента представляет собой полиэтиленовую пленку, яркого цвета (красный, желтый или оранжевый) с предупреждающей надписью.

Лента защитно-сигнальная изготавливается из полиэтилена высокого давления толщиной 3,5-5 мм и также имеет яркий цвет и предупреждающую надпись. ЛЗС дополнительно может армироваться стекловолокном.

аб

Рисунок. Защита кабелей от механических повреждений: а – защитно-сигнальная лента; б – сигнальная лента.

Применение силикатного, а также глиняного пустотелого или дырчатого кирпича для защиты кабельных линий запрещено.

Область применения. На кабельных линиях 35 кВ и выше используются только ж/б плиты толщиной не менее 50 мм, причем кабели защищаются ими на всем протяжении линии. На кабельных линиях до 35 кВ кроме ж/б плит используется глиняный обыкновенный кирпич.

Сигнальные ленты применяются на кабельных линиях до 20 кВ при прокладке в одной траншее не более двух кабелей. В тоже время применение сигнальных лент не допускается в следующих случаях:

· для кабельных линий выше 1 кВ питающих электроприемники I категории;

· в местах пересечений кабельных линий с инженерными коммуникациями по 2 м в каждую сторону от пересекаемой коммуникации;

· над кабельными муфтами на расстоянии по 2 м в каждую сторону от муфты;

· на подходах линий к распределительным устройствам и подстанциям в радиусе 5 м.

Следует отметить, что в Белорусской энергосистеме расширена область применения защитно-сигнальных лент [скачать/просмотреть указания]. В соответствии с Указаниями Белэнерго ЛЗС может применяться в любых типах почв, для защиты от механических повреждений и обозначения кабельных линий до 35 кВ включительно, в том числе:

· для кабельных линий питающих электроприемники I категории;

· для прокладки над кабельными муфтами;

· на подходах кабельных линий к распределительным устройствам и подстанциям в радиусе 5 м.

Читайте так же:
Можно вернуть продавцу кирпич

При прокладке кабелей на глубине 1-1,2 м кабели 20 кВ и ниже (кроме кабелей городских электросетей) допускается не защищать от механических повреждений. Так же допускается не защищать кабели до 1 кВ на участках, где механические повреждения маловероятны (например, в местах с асфальтовым покрытием улиц и т.п.).

Монтаж. Сигнальная и защитно-сигнальная ленты укладываются в траншее над кабелями на расстоянии 250 мм от их наружных покровов. Сверху лента засыпается слоем не менее 100 мм песка или мелкой земли, не содержащей камней и строительного мусора.

Рисунок. Схема укладки сигнальной (защитно-сигнальной) ленты в траншее: 1 – сигнальная (защитно-сигнальная) лента; 2 – подушка (мелкая просеянная земля или песок); 3 – кабель.

При прокладке в траншее одного кабеля лента укладывается по оси кабеля, при большем количестве кабелей – края ленты должны выступать за крайние кабели не менее чем на 50 мм. При укладке по ширине траншеи более одной ленты – смежные ленты прокладываться с нахлестом шириной не менее 50 мм.

Рисунок. Укладка защитно-сигнальной ленты

Схема укладки кирпича и железобетонных плит в траншее, а также количество необходимого для защиты кирпича и плит зависит от типа траншеи (ее габаритов).

Таблица — Схема укладки кирпича в траншее

Тип траншеиШирина дна траншеи, ммКоличество кирпича на 100 м траншеи, штСхема укладки кирпича
Т1
Т2
Т10
Т3
Т4
Т11
Т5
Т12
Т6
Т7
Т13
Т8
Т14
Т9
Т15

Таблица — Схема укладки железобетонных плит в траншее

Тип траншеиШирина дна траншеи, ммКоличество плит на 100 м траншеи, штСхема укладки ж/б плит
при размере плиты, мм
250х500400х600550х900
Т2
Т10
Т3
Т4
Т11
Т5
Т12
Т6
Т7
Т13
Т8

Дата добавления: 2017-04-05 ; просмотров: 2227 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Как обеспечить огнезащиту кабеля

В любом современном здании прокладывают электрокоммуникации. Из практики известно, что при высоком токе проводка может загореться, поэтому необходима огнезащита кабельных линий. Правила применения защиты определяются нормативными документами Министерства энергетики. Существует несколько способов противопожарной защиты, и среди них особой популярностью пользуются огнезащитные покрытия.

Зачем нужна огнезащита

Причиной возгорания кабеля могут быть внешние факторы или короткое замыкание, приводящее к оплавлению изоляционной оболочки. При коротком замыкании температура проводника повышается почти до 1000 °C. Понятно, что при таком сильном нагреве обычная изоляция не выдерживает и начинает плавиться. Прогреваются и соседние проводники, что приводит к распространению пожара.

Протяженность кабельных линий составляет сотни метров, поэтому распространение горения наносит непоправимый ущерб. Чтобы снизить риски возникновения пожара применяют огнезащитный состав для кабелей и специальные негорючие материалы.

Можно выделить несколько причин, по которым горение кабельных линий считается особо опасным:

  • пожар становится неконтролируемым, поскольку доступ к кабельным проходам ограничен;
  • в состав оболочки кабеля зачастую входят полимерные вещества, которые при горении становятся источником ядовитых испарений. Если в помещении находятся люди или животные, то это приводит к отравлению;
  • при соединении вещества изоляции с водой может образовываться соляная кислота, разрушающая металлические конструкции. В итоге ущерб от пожара возрастает в разы.

Производство огнезащитного покрытия – сложный технологический процесс. Заниматься производством может только компания с лицензией. Для кабелей чаще всего применяют огнезащитную пасту или краску. Используют также специальные пропитки для кабельных проходов, мастики и лаки.

Прежде чем наносить краску или пасту, кабель осматривают, проверяют его целостность. Если обнаружены повреждения или загрязнения, то огнезащитное покрытие не наносят. Применять его можно только после устранения неисправностей.

На следующем этапе составляют протокол обработки, в котором указывают вид огнезащиты и условия его применения. После этого кабель покрывают защитным веществом, соблюдая технологические условия. Когда нанесение огнезащиты завершено, кабель повторно осматривают и принимают работу по акту.

Проходки и кабель-каналы

В тех местах, где кабельные линии проходят через перекрытия и стены тоже нужна огнезащита. Чтобы ее обеспечить, делают проходки, помещая кабель в коробы или лотки. Такая конструкция мешает распространяться огню в смежные комнаты.

Специальный короб, в который помещают кабель при монтаже кабельных линий, называется кабель-каналом. Применение короба позволяет сделать кабельную линию более мобильной и улучшить ее противопожарные свойства. Если на канале отсутствует крышка, то он называется лотком.

Читайте так же:
Перчатки для работы с кирпичом

Кабель-канал делают следующим образам. Вначале закрепляют основание с помощью клея или метизов (винтов, анкеров, саморезов и т. д.). Затем на основание укладывают кабеля и закрывают их крышкой. По своей конфигурации канал повторяет линию стены, его можно прокладывать как внутри, так и снаружи помещения.

Пожаробезопасность канала можно обеспечить с помощью отделки теплоизоляционным негорючим материалом. Материал наносят на оболочку кабеля и на поверхность проходки. В качестве материала может быть:

    ;
  • уплотнительная мастика или паста;
  • краска;
  • огнезащитные подушки;
  • минераловатные панели;
  • огнезащитный тканый материал.

Для увеличения огнестойкости применяется комбинация материалов. Все они не должны выделять токсичные вещества при нагревании и отрицательно влиять на работу и срок службы кабеля. Если перекрытия или стены деревянные, то для них можно использовать огнебиозащитные пропитки. Какой именно материал выбрать, зависит от условий эксплуатации кабельной линии, а также от класса пожарной опасности объекта.

Краски для кабелей

Наибольшей популярностью среди противопожарных средств пользуется огнезащитная краска для кабеля. Она не только препятствует распространению огня, но и защищает от влаги. К тому же наносить ее удобнее и быстрее, чем пасту, а слой получается тонкий, что не утяжеляет кабель.

При нагревании пожарная краска вспенивается и создает защитную подушку, которая препятствует горению, при этом толщина слоя увеличивается в 10-40 раз. Такой вид краски называется «вспучивающаяся».

Защитная подушка при нагревании образуется благодаря выделению инертных газов и других негорючих веществ, которые превращаются в закоксовавшийся сплав. Процесс проходит с поглощением тепла, что уменьшает температуру и способствует затуханию горения. Уменьшается задымление и выделение вредных веществ.

Огнезащитную краску можно наносить на уже подготовленные к работе, проложенные кабельные линии. Ее эффективность не зависит от площади сечения кабеля и типа кабельных коммуникаций.

Краску применяют на открытом воздухе, в жилых помещениях, учреждениях, торговых и производственных сооружениях. Ее наносят на кабели, проходящие в тоннелях, коллекторах и штольнях, где велик риск затопления. Важно лишь правильно подобрать марку, чтобы она соответствовала условиям эксплуатации.

Состав огнезащитной краски такой, что со временем она не растрескивается. При замене участка кабельной линии или в процессе каких-либо ремонтных работ защитный слой не повреждается, поскольку кабели не склеиваются.

Производителей огнезащитной краски достаточно много, причем как отечественных, так и зарубежных. Каждое огнезащитное покрытие кабелей характеризуется своими условиями, в которых его можно использовать. Это влажность, максимальная и минимальная температура. Большинство красок могут прослужить более 10 лет, если была соблюдена технология нанесения.

Пасты и мастики

В качестве огнезащитного покрытия для кабелей применяют пасты и мастики. Их надо наносить вручную с помощью валиков или кистей. Хотя работа проводится медленнее, чем при нанесении краски, защита получается надежной и долговечной.

Густые огнезащитные смеси применяют для нанесения на лотки и трубы, в которых находятся кабеля. Если вдруг внутри лотка заискрит или расплавится кабель, то мастика станет надежным препятствием для дыма и огня.

В качестве примера можно привести огнестойкую мастику торговой марки МГКП. Компания производит огнезащиту кабеля, предназначенную для заделки небольших отверстий, щелей и проходок диаметром до 10 см.

Мастика представляет собой вязкую невысыхающую массу на основе различных каучуков с наполнителями и добавками. Состав постоянно остается пластичным, что позволяет менять участки кабеля и добавлять новые провода без повреждения проходки.

Что такое противопожарные подушки

Согласно правилам устройства электроустановок (ПУЭ) кабельная линия должна быть надежно защищена от огня, и не должна способствовать распространению пожара. Для этого можно применять противопожарные подушки. Они представляют собой чехол из стекловолокна, в который помещен либо вкладыш, либо наполнитель.

Укладывают огнезащитные подушки в том случае, если планируется демонтаж кабельной линии. Термостойкий материал образует пояс, который служит преградой для огня и дыма. Его можно использовать для уплотнения проходок диаметром от 10 см и для герметизации щелей.

Вкладыш делают из минеральных волокон, стойких к высоким температурам (до 1000 °C), а наполнитель представляет собой порошкообразный состав. Подушки отличаются по длине, ширине и толщине.

Срок эксплуатации достигает 30 лет. В случае пожара они удерживают теплоизоляционные свойства на протяжении 90 минут. За это время может приехать пожарный расчет и справиться с огнем.
